सेक्टर फास्ट केबल बिछाने वाली मशीन पूर्व ट्विस्ट फंक्शन के साथ

सबसे अच्छी गुणवत्ता का केबल बिछाने की मशीन सेक्टर केबल के साथ प्री-ट्विस्ट फाउंक्शन

1आवेदनः
यह मशीन मुख्य रूप से गोल बिजली केबल के लिए प्रयोग किया जाता है, 100% पर वापस मोड़ अनुपात तय, 2 से 5 कोर के लिए अधिकतम 240mm2
उपकरण पीएलसी प्रोग्राम नियंत्रण + टच स्क्रीन + इन्वर्टर, नियंत्रण से बना है। विद्युत नियंत्रण प्रणाली उन्नत है,

संचालित करने के लिए आसान और विश्वसनीय। Stranding पिंजरे आगे और पीछे बड़े बीयरिंगों के दोहरे समर्थन संरचना को अपनाता है, जो अधिक है

उच्च गति घूर्णन के लिए उपयुक्त और उत्पादन दक्षता में सुधार

2मुख्य तकनीकी पैरामीटर:

3मुख्य घटक:

4. मशीन के साथ दस्तावेज

• उपयोग मैनुअल
• नींव चित्र
• समग्र आरेख, ट्रांसमिशन सिस्टम का चित्र, स्नेहन चार्ट का चित्र
• विद्युत ड्राइंग
• वायु सर्किट का लेआउट
• पीएलसी + एचएमआई प्रोग्राम
• इन्वर्टर पैरामीटर

5मुख्य अनुप्रयोग केबल प्रकारः

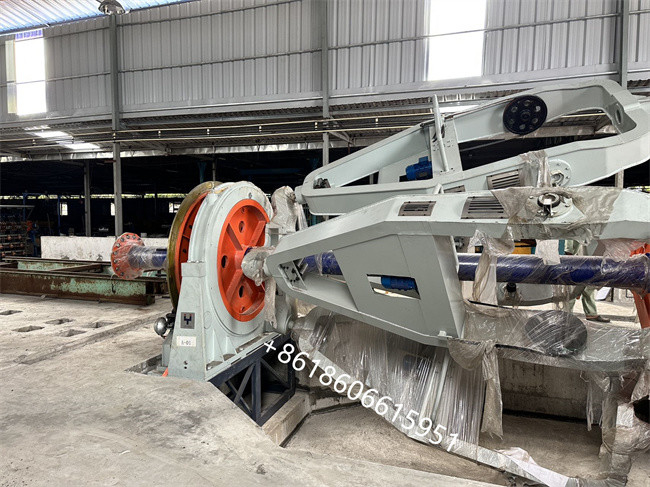

5वियतनाम में बिछाने की मशीन की मुख्य पिंजरे की तस्वीर:

5विद्युत नियंत्रण प्रणाली

• विद्युत नियंत्रण भाग ऑपरेशन कैबिनेट, टच स्क्रीन आदि से बना है, और प्रत्येक इकाई संबंधित नियंत्रण बटन जैसे आपातकालीन स्टॉप, इंचिंग, ब्रेक रिलीज़ आदि से सुसज्जित है।आसान संचालन के लिए.
• नियंत्रण कैबिनेट को अच्छे यांत्रिक प्रदर्शन और धूल-प्रूफ प्रदर्शन के साथ बनाया गया है, और उचित मात्रा में मजबूर वेंटिलेशन वेंटिलेटर से लैस है।
• बिजली की आपूर्ति तीन-वायर-पांच-चरण प्रणाली हैः 380V ((± 10%) 50HZ।
• कुल स्थापित शक्तिः85KW
• मोटर संरक्षण कार्यः विद्युत नियंत्रण सर्किट को मोटर क्षति को रोकने के लिए चरण हानि, अधिभार और अति ताप संरक्षण जैसे कार्यों के साथ डिज़ाइन किया गया है।
• अलार्म दोष जानकारी टच स्क्रीन या ईथरनेट पर ऑनलाइन पूछताछ की जा सकती है, अलार्म दोष भंडारण के कार्य के साथ,और ऐतिहासिक संचालन जानकारी केवल प्रबंधन प्राधिकरण के साथ कर्मियों द्वारा हटाए जाने के लिए सेट किया जा सकता है.
• सभी ड्राइव मोटर्स को एन्कोडर के साथ डिज़ाइन किया गया है, और एन्कोडर फीडबैक बंद-लूप नियंत्रण प्रणाली में काम करता है।
• इकाई एकीकृत और समन्वित नियंत्रण संचालन के लिए पीएलसी को अपनाती है। संचालन के लिए टच स्क्रीन एचएमआई को अपनाया जाता है। सरल और सुविधाजनक संचालन।

6बेयडे का कारखाना चित्रः
