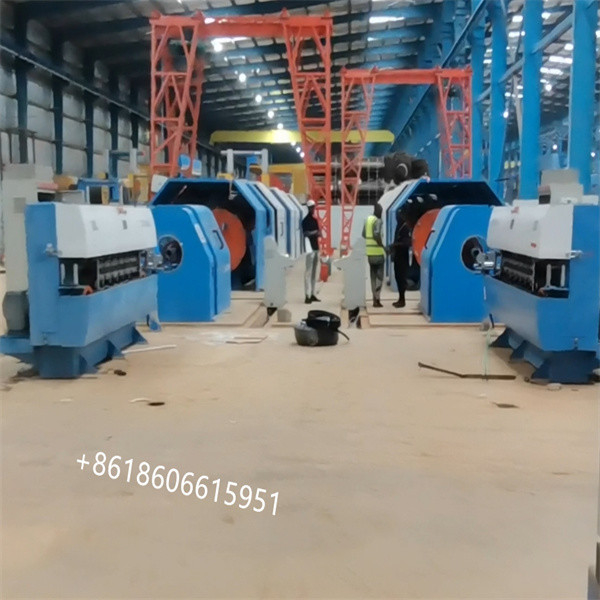

धनुष प्रकार बहु केबल तार घुमावदार मशीन 1250MM 45HP इन्सुलेशन केबल घुमावदार

धनुष प्रकार बहु केबल तार घुमावदार मशीन 1250MM 45HP इन्सुलेशन केबल घुमावदार

1आवेदनः

धनुष घुमावदार तार और केबल केबलिंग के लिए महत्वपूर्ण उपकरण है, यह मुख्य रूप से नियंत्रण केबल, कम वोल्टेज केबल, रबर से घिरा केबल, खनन केबल,ऊपरी अछूता केबल और अन्य उत्पाद.
तार और केबल उत्पादों के लगातार घटते लाभ के साथ, निर्माताओं के लिए उत्पादन लागत को कम करना अनिवार्य है।और उत्पादन दक्षता में सुधार उत्पादन लागत को कम करने के प्रभावी तरीकों में से एक हैअद्वितीय संरचना के साथ, धनुष घुमावदार की उत्पादन दक्षता ट्यूबलर स्ट्रैंडिंग की तुलना में दोगुनी से अधिक है, और पिंजरे स्ट्रैंडिंग मशीन की तुलना में पांच गुना से अधिक है।उच्च उत्पादन दक्षता के फायदे के कारण, धनुष घुमावदार का उपयोग अधिक से अधिक व्यापक रूप से किया गया है।

2.तकनीकी पैरामीटर:

3. 1250/4 रोबिन स्ट्रांगिंग पिंजरे

• अधिकतम पासिंग वायर छेद व्यासः Ø20mm
• लागू रील मॉडलः PN1250
• लागू रील चौड़ाईः 950 मिमी
• स्ट्रांगिंग बोक अधिकतम घूर्णन गतिः 160r/min
• तनाव रूपः यांत्रिक घर्षण
• स्ट्रांगिंग केज मोटर की शक्तिः 45KW (AC)
• टूटी हुई तार का पता लगाने का रूपः ब्लॉक प्रकार की टूटी हुई तार ऑटोमैटिक स्टॉप मशीन
• संरचनात्मक संरचना: धनुष प्रकार के स्ट्रैंडिंग मशीन के मुख्य शरीर में शामिल हैंः घुमावदार धनुष, तार रील पालना फ्रेम, ब्रैकेट, आधार, ड्राइविंग सिस्टम, भरने के फ्रेम, आदि।समग्र डिजाइन संरचना उचित और सुंदर है.
• ड्राइविंग सिस्टमः स्ट्रैन्डिंग बॉडी को 45kW AC मोटर और चर आवृत्ति गति विनियमन द्वारा संचालित किया जाता है। स्ट्रैन्डिंग एक ग्राउंड एक्सिस लिंक को अनुकूलित करता है, जिसे कई गियर बेल्ट द्वारा संचालित किया जाता है,और घुमावदार धनुष के प्रत्येक खंड को जोड़ता है घुमावदार धनुष द्वारा सहन किए गए टोक़ को कम करने के लिए- वायवीय डिस्क ब्रेक को अपनाकर, ब्रेकिंग संवेदनशील है।
• पालना फ्रेम: पालना के दोनों छोरों को असरों द्वारा समर्थित किया जाता है,और पालना एक मैकेनिकल ताला तंत्र के साथ एक अंत शाफ्ट मैनुअल clamping तार रील को अपनाता है तार रील बाहर फेंकने से रोकने के लिए. मेनफ्रेम को सीएनसी लेजर कटिंग और समग्र वेल्डिंग द्वारा बनाया जाता है और एक बड़ी मशीन उपकरण द्वारा एनीलिंग फर्नेस एजिंग ट्रीटमेंट के बाद संसाधित किया जाता है।समग्र कठोरता और शक्ति उच्च है, और ऑपरेटिंग सटीकता उच्च है। प्रत्येक टोकरी को रील के अंदर के तारों के लिए सुरक्षा प्रदान करने के लिए एक तार रील ब्रैकेट से लैस है।
• तार तनावः तार तनाव यांत्रिक घर्षण द्वारा प्रदान किया जाता है, और तनाव को मैन्युअल रूप से समायोजित किया जाता है।
• घुमावदार धनुष: घुमावदार धनुष विशेष इस्पात से बना होता है, जिसे तोड़ना आसान नहीं होता और यह स्थिर रूप से काम करता है।
• आधार: यह उच्च गुणवत्ता वाले आयताकार वर्ग ट्यूबों और स्टील प्लेटों को वेल्डिंग करके बनाया जाता है, और एक बड़ी गेंट्री फ्रीजिंग मशीन द्वारा संसाधित किया जाता है। पूरे आधार में उच्च स्तर है, स्थिर संचालन सुनिश्चित करता है।
• ब्रेकिंग सिस्टम: पूरी मशीन एक एयर प्रेस ब्रेक के माध्यम से ब्रेकिंग करती है, जिसमें एयर ब्रेक के कई सेट एक साथ काम करते हैं, जिसके परिणामस्वरूप कुशल ब्रेकिंग होती है।
• ढालः मेजबान एक पूरी तरह से संलग्न बॉक्स प्रकार सुरक्षा सुरक्षात्मक कवर को अपनाता है, जिसे दरवाजे को स्लाइड करके मैन्युअल रूप से खोला जा सकता है। सुरक्षात्मक कवर काम करने वाले रोशनी के कई सेटों से लैस है,जो इकाई के विद्युत उपकरणों के साथ आपस में जुड़े हुए हैं. इकाई केवल तब ही चालू की जा सकती है जब ढक्कन पूरी तरह से बंद हो।
• भरने के फ्रेमः घुमावदार पिंजरे के सामने के छोर पर एक भरने के रैक समर्थन प्लेट है, जो भरने के रैक के 12 सेट से लैस है (गोला आकारः Ø 200mm*300mm)
• वितरण बोर्ड एक "स्विंग ब्लॉक" के साथ सुसज्जित है, जो वायर टूटी स्वचालित स्टॉप मशीन के लिए स्वचालित पता लगाने की प्रणाली है।
