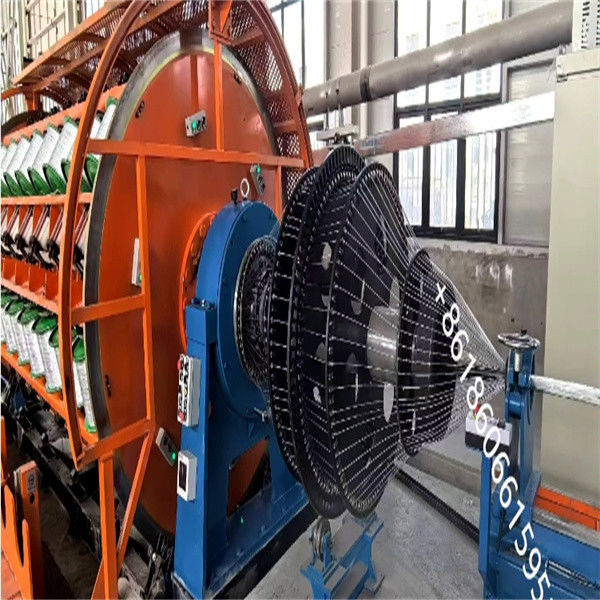

विभिन्न केबल विनिर्देशों के लिए स्टेपलेस स्पीड 400/42+42 बख्तरबंद केबल मशीन

विभिन्न केबल विनिर्देशों के लिए स्टेपलेस स्पीड 400/42+42 बख्तरबंद केबल मशीन

1आवेदनः
इस मशीन का उपयोग मुख्य रूप से बड़े क्रॉस सेक्शन केबलों और एल्यूमीनियम मिश्र धातु के तारों के गैर-रिट्रीट ट्विस्टिंग के लिए कम कार्बन स्टील तार कवच के उत्पादन के लिए किया जाता है।यह भी तांबे के गोल तार कोर के गैर untwisted stranding के लिए इस्तेमाल किया जा सकता है.

2उपकरण संरचना का अवलोकन
पूरी मशीन एक अलग मोटर द्वारा संचालित होती है, और हिंज और कर्षण अलग-अलग मोटरों द्वारा संचालित होते हैं। हिंज को एक समर्पित गियरबॉक्स के माध्यम से घूमने के लिए संचालित किया जाता है।पूरे मशीन के नियंत्रण सिंक्रनाइज़ेशन सटीकता सुनिश्चित करने के लिए सीमेंस S7-200 श्रृंखला पीएलसी को गोद लेता हैवास्तविक उत्पादन में, the operator can set the process parameters such as the pitch of each section of the twisted wire and the speed of the production line on the touch screen according to the required cable specificationsप्रारंभ के समय, पीएलसी स्वचालित रूप से प्रत्येक ट्रांसमिशन भाग की गति की गणना करता है, जिससे पूरी मशीन का सिंक्रनाइज़ेशन और घुमावदार तार पिच की सटीकता सुनिश्चित होती है,और पूरे मशीन के चरणहीन गति विनियमन को प्राप्त.
घुमावदार शरीर के तार रील के तनाव को तार रील के तनाव की स्थिरता सुनिश्चित करने के लिए यांत्रिक घर्षण द्वारा नियंत्रित और समायोजित किया जाता है।
पूरे मशीन के संचालन एकीकृत नियंत्रण के लिए सीमेंस S7-200 श्रृंखला पीएलसी और फील्डबस को गोद लेता है, कार्य स्थिति, संचालन,और मशीन के विभिन्न विद्युत भागों की गति नियंत्रणऑपरेशन टच स्क्रीन ऑपरेशन को नियंत्रित करने के लिए सीमेंस रंग मानव-मशीन इंटरफ़ेस को अपनाता है।

• कम कार्बन स्टील के तारःΦ0.9-Φ3.0 मिमी
• बख्तरबंद करने से पहले अधिकतम कोर व्यास: ≤ Φ80 मिमी
• घूर्णन गतिः72.5r/min ((काम करने की गति)
• बख्तरबंद पिचःस्टेपलेस समायोजन
• मुख्य स्ट्रांगिंग मोटर की शक्तिः90kw (AC चर आवृत्ति मोटर)
• Φ600x2 गैर धातु टेपिंग मशीन गति:500r/min
• गैर धातु टेपिंग मशीन पिचःस्टेपलेस समायोजित करें
• गैर धातु टेपिंग मशीन मोटर की शक्ति:11kw (AC चर आवृत्ति मोटर)
• अधिकतम कर्षण बल:5 T
• अधिकतम कर्षण लाइन की गति :30 मीटर/मिनट
• वायवीय कैटरपिलर मोटर शक्ति:22kw x2 सेट ((AC चर आवृत्ति मोटर)
• पिंजरे में पे-ऑफ स्पिंडल का आकारःPN400 ((ग्राहक के स्पिंडल का चित्रण)
• केंद्र पे-ऑफ कॉलिब का आकारःPN1600-PN3150
• उपभोग के लिए पंप का आकारःPN1600-PN3150
• मशीन केंद्र ऊंचाई:1000 मिमी

• 3150 मिमी पोर्टल पे-ऑफ रैक
• # तार फ्रेम के माध्यम से टाइप करें
• 48+48-500 मुख्य पिंजरा
• ऑटोमैटिक साइड बॉटम लोडिंग स्लिबिन सिस्टम
• बंद करने वाली तार की डाई धारक
• Φ600x2 गैर धातु टेपिंग मशीन
• मैकेनिकल और इलेक्ट्रिक मीटर काउंटर
• 5000 किलोग्राम कैटरपिलर मशीन
• 3150 मिमी पोर्टल लेने और क्रॉस लाइन रैक
• विद्युत नियंत्रण प्रणाली
• सुरक्षा बाड़

4विद्युत नियंत्रण प्रणाली

• बिजली की आपूर्ति एक तीन चरण पांच तार प्रणाली हैः 380V (± 10%) 50HZ
• यह मशीन एक सब मोटर ड्राइव (मोटर एक चर आवृत्ति मोटर को अपनाता है), और प्रत्येक एसी चर आवृत्ति मोटर गति को नियंत्रित करने के लिए एक आवृत्ति कनवर्टर को अपनाता है।पूरी मशीन एक सीमेंस प्रोग्राम योग्य नियंत्रक द्वारा नियंत्रित किया जाता है, और सीमेंस टच स्क्रीन ऑपरेशन को नियंत्रित करती है। अलार्म की घंटी बजने के बाद मुख्य मशीन देरी से शुरू होती है।
• यह मशीन निम्नलिखित सुरक्षा उपकरणों से सुसज्जित है
• आवृत्ति कनवर्टर दोष अलार्म.
• अधिभार संरक्षण और ग्रहण और डिस्चार्ज केबलों के लिए विद्युत आपूर्ति संरक्षण।
• वायु दबाव कम वोल्टेज सुरक्षा।
• तार टूटने की सुरक्षा।

5ऑपरेटिंग डायरेक्टोन:

उपकरण संचालन दिशाः दाईं ओर मशीन सिर, सामने की ओर डिवाइस संचालन, बाएं रिलीज़ लाइन, दाईं ओर लेने की लाइन

6रंगः

• घुमावदार भागःRAL2004
• मुख्य शरीरःRAL5015
• अन्य भागःRAL7035
