उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Beyde
मॉडल संख्या: 630/1+6
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
पैकेजिंग विवरण: सुरक्षा कंटेनर पैकिंग
प्रसव के समय: 90 दिन
भुगतान शर्तें: एल/सी, डी/पी, डी/ए, टी/टी
आपूर्ति की क्षमता: 200 सेट/वर्ष
प्रयोग: |
स्ट्रैंडिंग, ट्विस्टिंग |
रंग: |
ग्राहक की आवश्यकता के अनुसार |
नाम: |
ट्यूबलर स्ट्रैंडिंग मशीन |
आवेदन: |
इस्पात,एल्यूमीनियम,एसीएसआर और एएएसी |
तार सामग्री: |
स्टील, तांबा, एल्यूमीनियम |
सेंट्रल पे-ऑफ बॉबिन: |
पीएन400-पीएन630 |
टेक-अप बोबिन आकार: |
पीएनडी800-पीएनडी1600 |
पीएलसी: |
सीमेंस |
अधिकतम नंगे तार व्यास: |
1-5 मिमी |
वारंटी: |
12 महीने |
प्रयोग: |
स्ट्रैंडिंग, ट्विस्टिंग |
रंग: |
ग्राहक की आवश्यकता के अनुसार |
नाम: |
ट्यूबलर स्ट्रैंडिंग मशीन |
आवेदन: |
इस्पात,एल्यूमीनियम,एसीएसआर और एएएसी |
तार सामग्री: |
स्टील, तांबा, एल्यूमीनियम |
सेंट्रल पे-ऑफ बॉबिन: |
पीएन400-पीएन630 |
टेक-अप बोबिन आकार: |
पीएनडी800-पीएनडी1600 |
पीएलसी: |
सीमेंस |
अधिकतम नंगे तार व्यास: |
1-5 मिमी |
वारंटी: |
12 महीने |

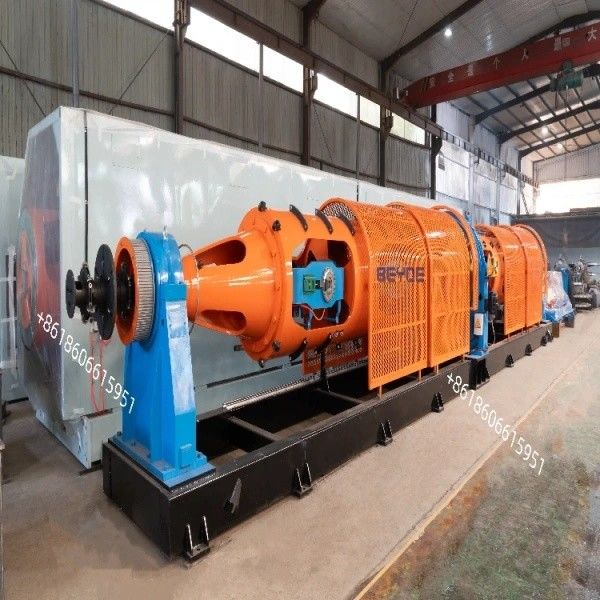

कम घनत्व वाले तेल स्नेहन और अलग एसी परिवर्तनीय आवृत्ति मोटर के साथ 7 तारों के लिए हाई स्पीड ट्यूबलर स्ट्रैंडिंग मशीन
| Ø630 मध्य भुगतान रैक | 1 सेट |
| 6 रोबिन स्ट्रांगिंग पिंजरे | 1 सेट |
| बंद करने वाली तार की डाई धारक | 1 सेट |
| मैकेनिकल और इलेक्ट्रॉनिक मीटर काउंटर | 1 सेट |
| Ø1200 डबल व्हील कैपस्टान डिवाइस | 1 सेट |
| Ø1600 स्तंभ लेने और क्रॉस रैक | 1 सेट |
| विद्युत नियंत्रण प्रणाली | 1 सेट |
| सुरक्षा सुरक्षा कवर | 1 सेट |
| एंकर बोल्ट | 1 सेट |
| एकल तार व्यास |
क्यु के लिए Ø1.5mm- Ø5.0mm Ø1.8 मिमी- Ø5.0 मिमी अल के लिए Ø1.0 मिमी- Ø3.0 मिमी St के लिए |
| लाइन छेद व्यास के माध्यम से | Ø15 मिमी |
| स्ट्रैंड पिच रेंज | 20 -350 मिमी (बिना कदम के समायोज्य) |
| पिंजरे की अधिकतम घूर्णन गति | 450 आर/मिनट |
| कैपस्टन लाइन की गति सीमा | 115 मीटर/मिनट |
| कैप्स्टन व्हील व्यास | Ø1200+ Ø1200 मिमी |
| पिंजरे में पे-ऑफ स्लिबिन का आकार | PND630 |
| लोड करने के लिए पंप का आकार | PN800-1600 |
| केंद्र पे-ऑफ कुंडल का आकार | PND630 |
| मुख्य मोटर शक्ति | 45 किलोवाट |
| कैपस्टान मोटर शक्ति | 22 किलोवाट |
| उपभोग मोटर शक्ति | 4.0KW |
विद्युत नियंत्रण प्रणाली
4.7.1 इकाई एकीकृत समन्वित नियंत्रण संचालन के लिए पीएलसी को अपनाती है। टच स्क्रीन मैन-मशीन इंटरफेस ऑपरेशन को अपनाया जाता है।संबंधित सुविधाजनक नियंत्रण बटन जैसे आपातकालीन स्टॉप और इंचिंग इकाई की संबंधित ऑपरेटिंग स्थिति पर सेट हैं.
4.7.2 विद्युत कैबिनेट को अच्छे यांत्रिक प्रदर्शन और धूल प्रतिरोधी प्रदर्शन के साथ डिजाइन किया जाना चाहिए और उचित वेंटिलेशन उद्घाटन से लैस किया जाना चाहिए।विद्युत शक्ति कैबिनेट और नियंत्रण कैबिनेट को अलग से सेट और स्थापित किया जाना चाहिए.
4.7.3 बिजली की आपूर्ति तीन तार पांच चरण प्रणाली हैः 380V (± 10%) 50HZ.
4.7.4 कुल स्थापित शक्तिः 95 किलोवाट
4.7.5 इकाई को प्रत्येक संचालन स्थिति में आपातकालीन स्टॉप और इंचिंग बटनों की संबंधित संख्या से सुसज्जित किया गया है ताकि इसे आसानी से संचालित किया जा सके।
4.7.6 विद्युत नियंत्रण भाग में ऑपरेशन कैबिनेट, टच स्क्रीन आदि होते हैं और प्रत्येक इकाई में संबंधित नियंत्रण बटन सेट किए जाते हैं
4.7.7 नियंत्रण कैबिनेट को अच्छे यांत्रिक प्रदर्शन और धूल प्रतिरोधी प्रदर्शन के साथ डिजाइन किया जाना चाहिए और उचित वेंटिलेशन उद्घाटन से लैस किया जाना चाहिए.
4.7.8 मोटर संरक्षण कार्यः विद्युत नियंत्रण सर्किट को मोटर क्षति को रोकने के लिए चरण हानि, अधिभार और अति ताप संरक्षण कार्यों के साथ डिज़ाइन किया गया है
4.8 मुख्य सुरक्षा सुरक्षाः
4.8.1 मुख्य फंसे हुए पिंजरे का ढक्कन: पूरी तरह से बंद बॉक्स प्रकार का
4.8.2 कैपस्टान पहिया: दोहरे दरवाजे
4.8.3 उच्च तापमान अलार्म, पर्याप्त ईंधन आपूर्ति अलार्म
4.8.3 टूटी हुई तार की रोक सुरक्षाः स्पर्श प्रकार की डिस्कनेक्शन सुरक्षा
4.8.4 ड्राइव मोटर: चरण हानि संरक्षण, अधिभार संरक्षण, अति ताप संरक्षण
