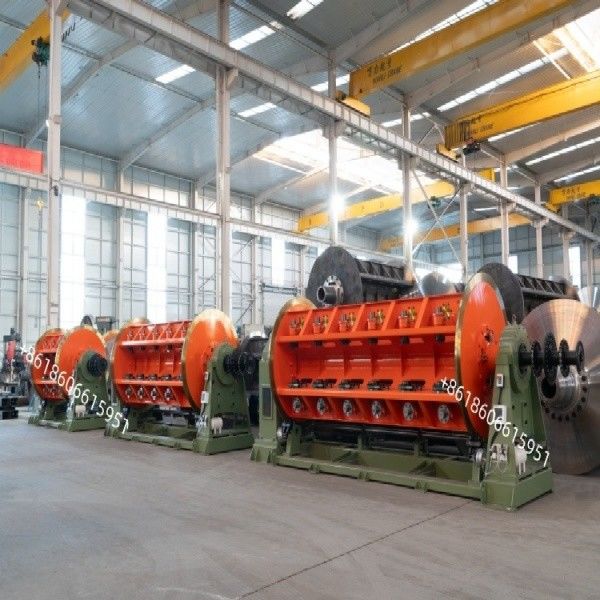

एसीएसआर एएसी और अधिक एमएमआई पीएलसी नियंत्रण के लिए कठोर स्ट्रैंडिंग मशीन जेएलके 500 1.2-5 मिमी व्यास 50 मिमी अधिकतम स्ट्रैंड व्यास 88-200r / मिनट आरपीएम 49-978 मिमी स्ट

एसीएसआर एएसी और अधिक एमएमआई पीएलसी नियंत्रण के लिए कठोर स्ट्रैंडिंग मशीन जेएलके 500 1.2-5 मिमी व्यास 50 मिमी अधिकतम स्ट्रैंड व्यास 88-200r/मिनट

1. आवेदनः

यह मशीन मुख्य रूप से एसीएसआर, एएसी, आदि जैसे स्ट्रैंडिंग सेक्टर और गोल कंडक्टरों के लिए उपयोग किया जाता है

विवरण

1. कठोर प्रकार की स्ट्रैंडिंग मशीन नॉन बैक ट्विस्ट स्ट्रैंडिंग है। यह तांबे, गोल एल्यूमीनियम तार, पूर्व ट्विस्ट सेक्टर कंडक्टर और स्टील तारों के कवच केबल के कवच के लिए उपयुक्त है।
2. ग्राहक की साइट और आवश्यकताओं के अनुसार साइड लोअर और फ्रंट ऑटोमैटिक लोडिंग तंत्र प्रदान करें।
3. तनाव को नियंत्रित करने के लिए वायुगतिकीय प्रतिरोध और विद्युत चुम्बकीय ब्रेक प्रदान करें, आवश्यकताओं के अनुसार तनाव को स्थिर रखें।
4. पिंजरा ग्राउंड शाफ्ट ट्रांसमिशन संरचना को अपनाता है, प्रत्येक पिंजरे को विद्युत नियंत्रण सिंक्रनाइज़ेशन के साथ एक स्वतंत्र मोटर द्वारा संचालित किया जाता है।
5. मशीन पूर्व निर्धारित stranding पिच, stranding दिशा, स्वचालित के लिए एमएमआई + पीएलसी नियंत्रण प्रणाली के साथ प्रदान की जाती है
6. तनाव मुआवजा नियंत्रण और खींचने के कैपस्टान और लेने की इकाई के साथ गति सिंक्रनाइज़ेशन के लिए।

1. प्रत्येक मुख्य घटक का संरचनात्मक विवरण और तकनीकी मापदंड

4.1Ø500-Ø630 केंद्रीय भुगतान उपकरण

4.1.1 पे-ऑफ रील आकार रेंजः PND500- PND630

4.1.2 अधिकतम भार भारः 600 किलो

4.1.3 फिक्स्ड पे-ऑफ फ्रेम, मैकेनिकल घर्षण तनाव, तनाव को मैन्युअल रूप से समायोजित किया जा सकता है, मैन्युअल कसने की डिस्क, मैन्युअल लिफ्टिंग

4.26.12.18स्लिबिन स्ट्रैंडइपिंजरा

4.2.1 पिंजरे में स्लिबिन आकार को अनुकूलित करें:PND500

4.2.2 स्लिबिन आकार को अनुकूलित करें: Ø500x125x375mm

4.2.3 घूर्णन गति परिवर्तनः 6 ग्रेड

4.2.4 तनाव: यांत्रिक घर्षण नियंत्रण, मैनुअल समायोजन।

4.2.5 विद्युत टरबाइन क्लैंपिंग संरचना, स्वचालित लॉक, आसान संचालित करने के लिए, तेजी से और सुरक्षित। टरबाइन को असर द्वारा समर्थित है, जो स्थिति में सटीक है और पहनना आसान नहीं है,ताकि जाम से बचा जा सके.

4.2.6 गियरबॉक्स सकारात्मक और नकारात्मक गियर और तटस्थ गियर के साथ कठोर दांत वाले गियर से बना है। प्रत्येक गियरबॉक्स एक स्नेहन तेल पंप से सुसज्जित है जो स्नेहन को मजबूर करता है।

4.2.7 सबसे उन्नत, सिंगल-स्बीन, पल्स-ब्रेकिंग पार्किंग सुरक्षा उपकरण से लैस, यह प्रणाली समय पर रुक और ब्रेक कर सकती है जब कॉइल पूरी हो जाती है या डिस्कनेक्ट हो जाती है।

4.2.8 फ्रेम में सीएनसी लेजर कटिंग और ब्लैंकिंग, समग्र झुकने, वेल्डिंग के बाद उच्च तापमान के एनीलिंग उपचार को आंतरिक तनाव को समाप्त करने और यांत्रिक प्रदर्शन को बढ़ाने के लिए अपनाया गया है,और फिर यह एक पूरे के रूप में बड़े मशीन उपकरण द्वारा संसाधित किया जाता है concentricity सुनिश्चित करने के लिए, स्थिर संचालन, उच्च यांत्रिक शक्ति और दीर्घकालिक विरूपण।

4.2.9 प्रत्येक पिंजरे के सामने के छोर पर एकल तार पूर्व-फॉर्मर उपकरण।

4.2.10 बहु-बिंदु समन्वयन और त्वरित ब्रेक सुनिश्चित करने के लिए वायवीय ब्रेक डिवाइस को अपनाएं

4.3 बंद तार मर धारक और घुमावदार compacting

4.3.1बंद करने वाला तार आधार और कॉम्पैक्ट धारक एक ही आधार पर स्थापित होते हैं।

4.3.26. पिंजरे में एकल संयोजन लाइन डिवाइस से लैस है

4.3.3घुमावदार कॉम्पैक्ट डिवाइस के साथ.12 और 18 पिंजरे

4.3.4. धागा बंद करने वाले मर आधार का आंतरिक गुहा का आकार 90x90 मिमी है

4.3.5. मरम्मत सीट बंद करने के समायोज्य दूरी 300 मिमी है

4.4Ø2000 डबल व्हील कैपस्टान

4.4.1ट्रैक्शन व्हील का व्यासः Ø2000 मिमी

4.4.2 पहिया स्लॉट की संख्याः6

4.4.3 अधिकतम कर्षण रैखिक गतिः60 मीटर/मिनट

4.4.4 कर्षण गति परिवर्तनः 36 ग्रेड

4.4.5 दो कर्षण पहियों को बड़े मॉड्यूल के दोहरे कास्ट स्टील गियर के साथ प्रभावी ढंग से कर्षण बढ़ाने के लिए चलाएं

4.4.6 आसान संचालन और आसान रखरखाव के लिए अलग-अलग शिफ्टिंग सिस्टम और डिसेलेरेशन सिस्टम, 36 स्पीड गियरबॉक्स।

4.4.7 कर्षण धुरी दोनों छोरों पर स्थिर है, जो यांत्रिक शक्ति और स्थिरता को बहुत बढ़ाता है।

4.4.8 बड़े पैमाने पर ड्राइव गियर्स को अंदर और बाहर से संसाधित किया जाता है ताकि असेंबली के बाद समान वजन और स्थिर संतुलन सुनिश्चित किया जा सके

4.4 मैकेनिकल मीटर काउंटर

4.4.1यांत्रिक संरचना के मीटर काउंटर में दो अर्ध मीटर रोलर्स होते हैं जो रैखिक ट्रैक असर पर क्षैतिज रूप से रखा जाता है ताकि वसंत के माध्यम से तार को संपीड़ित किया जा सके।दो रोलर्स स्वतंत्र रूप से स्थानांतरित कर सकते हैं और अनुकूलित तार आकार समायोजितइनलेट और आउटलेट गाइड रोलर्स से लैस हैं।

4.4.2. मीटर पहिया की परिधि 500 मिमी है

4.4.3अधिकतम मीटर लंबाई 9999 मीटर है।

4.4.4. मीटर काउंटर में यांत्रिक मीटर गिनती और इलेक्ट्रॉनिक मीटर गिनती का कार्य होता है

4.5Ø2000 पार के साथ अंत शाफ्ट प्रकार का अप्ट-अप

4.5.1 लोड करने वाली कुंडली का आकारःPN1000-PN2000

4.5.2 अधिकतम भार भार:12T

4.5.3 पार का अधिकतम व्यास: Ø50 मिमी

4.5.4 अधिकतम लेने की गतिः60 मीटर/मिनट

4.5.5 मोटर शक्ति का उपयोगः5.5KW ((AC)

4.5.6 अंत शाफ्ट संरचना, मोटर लिफ्टिंग, विद्युत खोलने और बंद करने; सुरक्षा सुरक्षा उपकरण से सुसज्जित।

4.5.7 टेकअप टॉर्क मोटर और मंदी प्रणाली सीधे स्तंभ स्लाइड गति पर स्थापित की जाती है, जिससे प्रभावी रूप से स्थान की बचत होती है और विफलता दर कम होती है.

4.5.8 इसे एक अलग मोटर द्वारा चलाया जाता है और ग्रहण गति को ट्रैक करने के लिए प्रेरक पेंच के साथ व्यवस्थित किया जाता है। पिच को एक समय रिले द्वारा समायोजित किया जाता है, जिसे रिक्ति के साथ व्यवस्थित किया जाता है,और स्वचालित रूप से विद्युत नियंत्रण द्वारा उल्टा.
