पालना बिछाने वाली मशीनः केबल निर्माण के लिए तकनीकी अंतर्दृष्टि और अनुप्रयोग

पालना बिछाने वाली मशीनः केबल निर्माण के लिए तकनीकी अंतर्दृष्टि और अनुप्रयोग

आवेदन

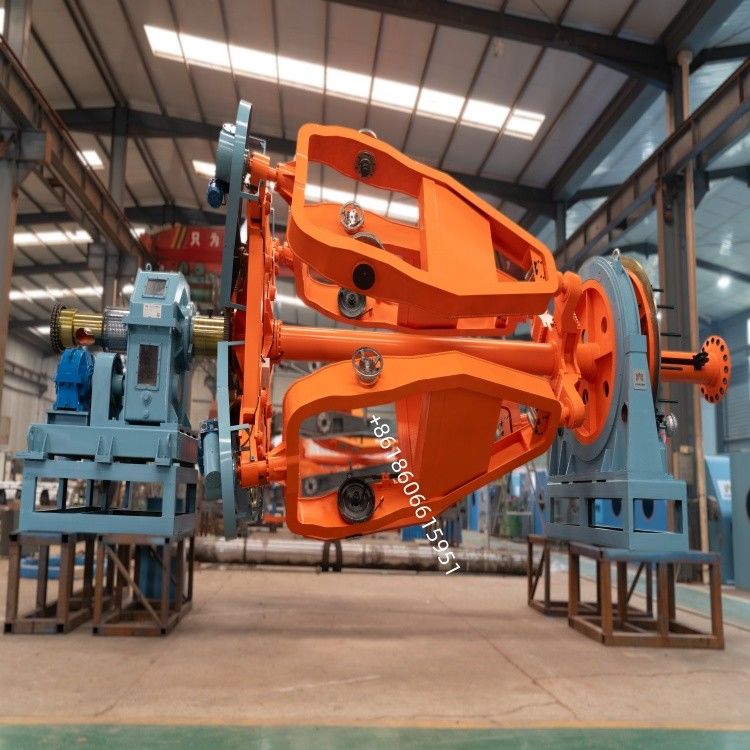

Cradle Laying Up Machine केबल केबलिंग के लिए एक महत्वपूर्ण उपकरण है, जिसका उपयोग मुख्य रूप से 3 से 7 कोर अछूता तारों के केबलिंग संचालन के लिए किया जाता है। उपकरण विभिन्न प्रकार के केबल का उत्पादन कर सकता है, जिनमें शामिल हैंः
मध्यम और निम्न वोल्टेज के बिजली केबल
नियंत्रण केबल
संचार केबल
खनन केबल
इसके अतिरिक्त, इसका उपयोग गोल या पंखे के आकार के क्रॉस-सेक्शन केबलों का उत्पादन करने के लिए भी किया जा सकता है, जो बैक-ट्रिस्ट और नॉन-बैक-ट्रिस्ट केबलिंग प्रक्रियाओं का समर्थन करते हैं।

हमें क्यों चुना?
उद्योग का समृद्ध अनुभव
हमारे पास केबल उपकरण निर्माण में 40 से अधिक वर्षों का अनुभव है और हमने दुनिया भर के ग्राहकों के लिए 300 से अधिक केबलिंग और केबल बिछाने वाले उपकरण स्थापित किए हैं।
उच्च दक्षता और ऊर्जा की बचत
हमारी पालना बिछाने वाली मशीन उन्नत मोटर ड्राइव तकनीक, कम ऑपरेटिंग शोर और कम ऊर्जा खपत को अपनाती है।
अनुकूलित समाधान
हम विभिन्न ग्राहकों की उत्पादन आवश्यकताओं को पूरा करने के लिए विभिन्न प्रकार के मॉडल और विन्यास (जैसे 1+3, 1+1+3, 1+4, आदि) प्रदान करते हैं।
विश्वसनीय गुणवत्ता और समर्थन
हमारे उत्पादों को सख्त गुणवत्ता निरीक्षण से गुजरना पड़ता है और व्यापक बिक्री के बाद सेवा प्रदान करते हैं। कई ग्राहक रिपोर्ट करते हैं कि उपकरण स्थिर रूप से चलता है और लंबे समय तक सेवा जीवन है।

पिनबिन का आकारःPN1250
अधिकतम भार क्षमताः 3T प्रत्येक कुंडल
अधिकतम गतिः 50 आर/मिनट
पिच रेंजः 500-3600 मिमी (पीएलसी पर स्टेपलेस समायोज्य)
मोटर की ड्राइविंग शक्तिः 45KW ((AC)
लिंच को एचएमआई टच स्क्रीन के माध्यम से संचालित किया जाता है, और प्रोग्राम करने योग्य नियंत्रक पीएलसी लिंच पिंजरे के स्टार्ट, स्टॉप, जॉग और अन्य संचालन का समन्वय और नियंत्रण करता है।
Stranding पिंजरे को कमी बॉक्स और बड़े असर सीट द्वारा समर्थित है। मुख्य शाफ्ट उच्च गुणवत्ता वाले सीमलेस स्टील पाइप का एक पूरा टुकड़ा है, जो एक अलग एसी परिवर्तनीय आवृत्ति मोटर द्वारा संचालित है,और बाएं और दाएं स्ट्रैंडिंग समारोह है. 100% बैक-ट्विस ट्विसिंग ग्रह गियर तंत्र के माध्यम से प्राप्त की जाती है।
पूरी मशीन को बिना टगबोर्ड लोड के उच्च गति के संचालन के लिए डिज़ाइन किया गया है और यह बड़े लेयरिंग सीट के रिडक्शन बॉक्स और आंतरिक असर के माध्यम से चलता है।
स्ट्रांगिंग केज के बैक-ट्विस तंत्र में प्लैनेटरी गियर बैक-ट्विस को अपनाया गया है, जो बड़े टॉर्क का सामना कर सकता है।
फंसे हुए पिंजरे को 45 किलोवाट की एसी मोटर द्वारा एक अंतर्निहित एन्कोडर के साथ स्वतंत्र रूप से चलाया जाता है।एन्कोडर एक बंद-लूप नियंत्रण प्रणाली में काम करता है और संगठित और प्रोग्रामेबल तर्क नियंत्रक पीएलसी और प्रत्येक इकाई द्वारा नियंत्रित किया जाता है.
भुगतान तनावः रील कोहनी यांत्रिक बेल्ट घर्षण के माध्यम से भुगतान के लिए आवश्यक तनाव प्रदान करती है, और तनाव को मैन्युअल रूप से समायोजित किया जा सकता है।
ब्रेकिंग सिस्टम: विंच केज ब्रेकिंग: वायु दबाव ब्रेक, आवृत्ति कनवर्टर, ब्रेकिंग रेजिस्टर आदि पीएलसी द्वारा ब्रेकिंग प्रक्रिया को पूरा करने के लिए समन्वित होते हैं।स्थिर पिच सुनिश्चित करने के लिए पूरे ब्रेकिंग प्रक्रिया पूरी मशीन के साथ सिंक्रनाइज़ है.
मुख्य पिंजरे के शरीर के आउटलेट अंत में रस्सी भरने के 12 सेट हैं।
