उत्पाद का विवरण
उत्पत्ति के प्लेस: चीनी
ब्रांड नाम: Beyde
प्रमाणन: CE
मॉडल संख्या: 400/1+6+12
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
पैकेजिंग विवरण: सुरक्षा कंटेनर पैकिंग
प्रसव के समय: 90 दिन
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी
आपूर्ति की क्षमता: 200 सेट/वर्ष
इनलेट तार दीया: |
Φ1.0-φ5.0 मिमी। |
ट्रैक्शन लाइन की गति: |
61 मीटर/मिनट |
वोल्टेज: |
220V/380V |
बोबिन व्यास: |
500 मिमी |
स्पूल उठाओ: |
Φ1250-2500 मिमी |
पिच रेंज: |
चरणहीन |
रैखिक गति: |
61मी/मिनट |
केपस्तान पहिया: |
1600 मिमी |
संचालित मोटर: |
55 किलोवाट |
हस्तांतरण: |
अलग मोटर |
आकार का भुगतान करें: |
1600 मिमी या केबल आकार के अनुसार |
समाप्ति: |
25 मिमी |
ट्विस्ट दिशा: |
S / z वैकल्पिक |
दिशा: |
उपयोगकर्ता द्वारा निर्णय लिया गया |
इनलेट तार दीया: |
Φ1.0-φ5.0 मिमी। |
ट्रैक्शन लाइन की गति: |
61 मीटर/मिनट |
वोल्टेज: |
220V/380V |
बोबिन व्यास: |
500 मिमी |
स्पूल उठाओ: |
Φ1250-2500 मिमी |
पिच रेंज: |
चरणहीन |
रैखिक गति: |
61मी/मिनट |
केपस्तान पहिया: |
1600 मिमी |
संचालित मोटर: |
55 किलोवाट |
हस्तांतरण: |
अलग मोटर |
आकार का भुगतान करें: |
1600 मिमी या केबल आकार के अनुसार |
समाप्ति: |
25 मिमी |
ट्विस्ट दिशा: |
S / z वैकल्पिक |
दिशा: |
उपयोगकर्ता द्वारा निर्णय लिया गया |

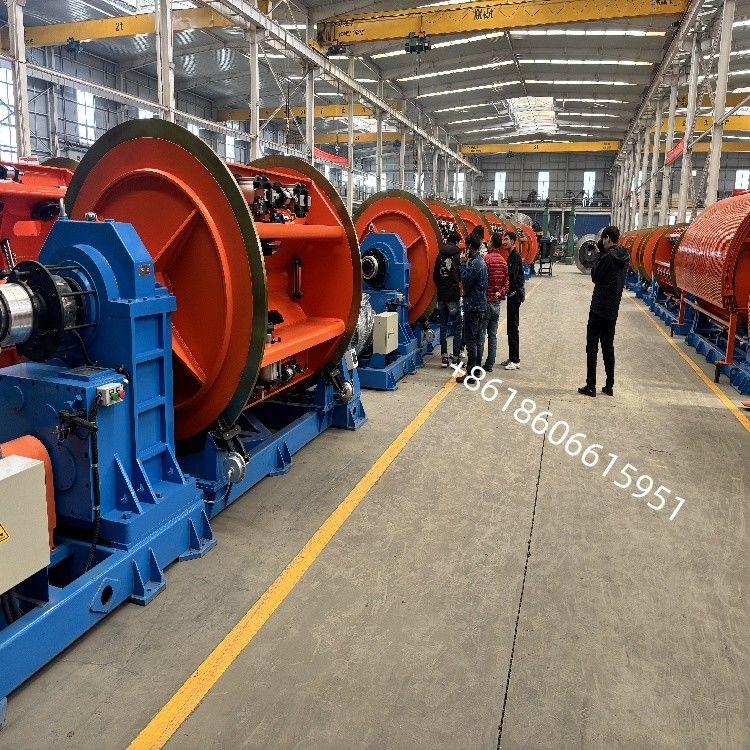

कॉम्पैक्ट कंडक्टर बनाने की मशीन कठोर फ्रेम स्ट्रैंडिंग मशीन JLK400/6+12
आवेदन
यह 1+ 6+ 12 बड़ी लंबाई के नंगे एल्यूमीनियम, नंगे तांबे के तार, स्टील कोर एल्यूमीनियम स्ट्रैंडड तार और एल्यूमीनियम मिश्र धातु के तार, सेक्टर के आकार के कंडक्टर स्ट्रैंडिंग और प्रेसिंग के उत्पादन के लिए उपयुक्त है,गोल कंडक्टर स्ट्रैंडिंग, खींचना और दबाना, और विशेष आकार का कंडक्टर स्ट्रैन्डिंग।
1अत्यधिक संकुचित कंडक्टर
2. प्रेस्पिराल / सीधे क्षेत्र के आकार / मिलिकेन कंडक्टर
3हेड कंडक्टर एसीएसआर/एएएसी/एएसी
4. पूर्व-आकार के तार (टीडब्ल्यू) ऊपरी कंडक्टर
5विद्युत केबलों का तांबा स्क्रीनिंग
| नहीं | पद | विशेषताएं |
| 1 | एकल तार व्यास | Φ 1.2 - Φ 5.0 मिमी |
| 2 | अधिकतम लंबित व्यास | Φ25 मिमी |
| 3 | अधिकतम पिंजरे की घूर्णन गति | 6B:210RPM 12B:190RPM |
| 4 | कैप्स्टन पहिया व्यास | Ф1600 मिमी |
| 5 | केंद्रीय भुगतान कुंडली | Ф630 मिमी |
| 6 | पिंजरे में भुगतान-बंद कुंडली | एफ4000 मिमी |
| 7 | लेने वाला पंप | फ800 मिमी- फ1600 मिमी |
| 8 | मुख्य मोटर शक्ति | 55KW,AC,380V,50Hz |
| 9 | स्ट्रांगिंग पिच रेंज | 50-600 मिमी स्टेपलेस |
| 10 | मशीन की मध्य ऊंचाई | 1000 मिमी |
कठोर फ्रेम प्रकार की मशीन की सामान्य जानकारी
कठोर फ्रेम प्रकार की मशीनें पिंजरे प्रकार की स्ट्रैंडिंग मशीनों का एक संस्करण हैं जिनमें भुगतान उपकरण नहीं है, क्योंकि रोल पर वर्कपीस सीधे स्ट्रैंडिंग स्टैंड में स्थापित होती है,जो प्रौद्योगिकी को बहुत सरल बनाता हैमोड़ भाग में, तार के साथ भुगतान-ऑफ कॉइल्स को रोटेशन अक्ष के जितना संभव हो उतना करीब 3 पंक्तियों में व्यवस्थित किया जाता है, यह रोटेशन गति को 180-350 आरपीएम तक बढ़ाने की अनुमति देता है।
कठोर फ्रेम प्रकार की लाइनों का उपयोग बिजली केबलों के गोल और सेक्टरल (प्रोफाइल) कोर को स्ट्रैंड करने के लिए किया जाता है। पारंपरिक संरचना 6+12+18+24+30 है।
इस प्रकार की अधिक जटिल लाइनें भी हैं। एक कंटिलिवर प्रकार की निष्क्रिय भुगतान मशीन को अधिक बार केंद्रीय भुगतान उपकरण के रूप में उपयोग किया जाता है,और यदि आवश्यक हो तो इसमें एक अतिरिक्त बड़े आकार का भुगतान उपकरण भी है।.
एक स्तंभ या पोर्टल प्रकार की टेकअप मशीन को टेकअप डिवाइस के रूप में इस्तेमाल किया जा सकता है।
| नहीं. | पद | मात्रा |
| 1 | Φ 630 मिमी मैनुअल प्रकार का भुगतान | 1 सेट |
| 2 | 400/6+12बॉबिन पिंजरे | 1 सेट |
| 3 | प्रत्येक पिंजरे के लिए साइड लोडिंग सिस्टम | 1 सेट |
| 4 | तार से बंधे मोल्ड स्टैंड | 1 सेट |
| 5 | तार से बंधे और तार से संकुचित मोल्ड स्टैंड | 1 समूह |
| 6 | मीटर काउंटर | 1 सेट |
| 7 | Φ1600 मिमी डबल कैपस्टन पहिया | 1 सेट |
| 8 | Φ1600 मिमी ट्रैवर्स के साथ स्तंभ प्रकार का ग्रहण | 1 सेट |
| 9 | ट्रांसमिशन सिस्टम | 1 सेट |
| 10 | विद्युत नियंत्रण प्रणाली | 1 सेट |
| 11 | सुरक्षित बाड़ | 1 सेट |
