उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: Beyde
प्रमाणन: CE
Model Number: 630/61
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1 set
Packaging Details: Safety container packing
Delivery Time: 90 days
Payment Terms: L/C, D/A, D/P, T/T
Supply Ability: 200 set/year
Finished Cable Diameter: |
55mm |
Power: |
55kw |
Lay Length: |
stelpless adjust |
Capstan Wheel: |
2000mm |
Tension: |
merchanic |
Machine Speed: |
230 RPM |
Bobbin Diameter: |
630mm |
Operating: |
Semi-automatic |
Driving: |
Electric |
Cable Diameter Range: |
1-5mm |
Option Function: |
Armoring/stranding |
Inverter: |
Danfoss |
Finished Cable Diameter: |
55mm |
Power: |
55kw |
Lay Length: |
stelpless adjust |
Capstan Wheel: |
2000mm |
Tension: |
merchanic |
Machine Speed: |
230 RPM |
Bobbin Diameter: |
630mm |
Operating: |
Semi-automatic |
Driving: |
Electric |
Cable Diameter Range: |
1-5mm |
Option Function: |
Armoring/stranding |
Inverter: |
Danfoss |

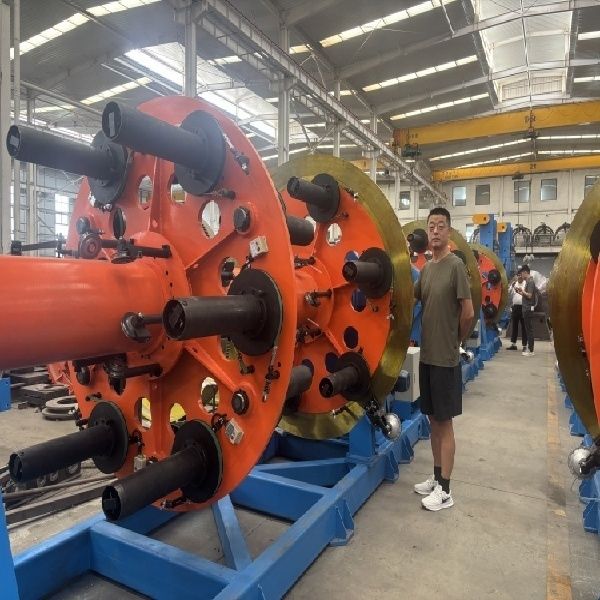

उच्च गति केबल स्ट्रैंडिंग मशीन ड्रम स्ट्रैंडिंग मशीन
1. अनुप्रयोग
तकनीकी नवाचार और अनुकूलित डिजाइन के परिणामस्वरूप, स्ट्रैंडिंग केस की घूर्णन गति तांबे के कंडक्टर, एल्यूमीनियम कंडक्टर और एल्यूमीनियम कंडक्टर स्टील प्रबलित (एसीएआर) बिना बैकट्विस्ट के साथ-साथ इंसुलेटेड वायर और स्ट्रैंडिंग के लिए लागू होती है। एक कंपैक्टर के साथ फिट, यह गोल आकार, अर्ध-गोल आकार और सेक्टर-आकार के तांबे के कंडक्टर या एल्यूमीनियम कंडक्टर के स्ट्रैंडिंग के लिए भी लागू होता है।
| इनपुट वायर व्यास | कॉपर Ø 1.5－Ø 5.0mm | |
| एल्यूमीनियम Ø 1.8－Ø 5.0mm | ||
| अधिकतम स्ट्रैंडिंग OD | Ø 45mm | |
| अधिकतम घूर्णन गति | 6 बॉबिन | 197r/min( |
| 12 बॉबिन | 178r/min( | |
| 18 बॉबिन | 157r/min | |
| 24 बॉबिन | 133r/min | |
| स्ट्रैंडिंग पिंजरे की मोटर शक्ति | 6 बॉबिन | 75KW(AC) |
| 12 बॉबिन | 75KW(AC) | |
| 18 बॉबिन | 75KW(AC) | |
| 24 बॉबिन | 75KW(AC) | |
| स्ट्रैंडिंग पिच (एक पीएलसी सेट करें) | 350-1000mm स्टैप्लेस एडजस्टेबल | |
| कर्षण रेखा गति | अधिकतम 40m/min | |
| कैपस्टन मोटर शक्ति | 90KW(AC) | |
| पिंजरे में पे-ऑफ बॉबिन का आकार | PND630 | |
| प्रभावी दोहरी पहिया कैपस्टन | Ø 2000mm | |
| सेंट्रल पे-ऑफ बॉबिन का आकार | PND500-PND630 | |
| टेक-अप बॉबिन रील का आकार | PN1000-PN2000 | |
| मशीन केंद्र उच्च | 1000mm | |
| मॉडल (रिजिड स्ट्रैंडिंग मशीन) | JLK-500 | JLK-630 | JLK-710/720 | |
| सिंगल वायर का व्यास | कॉपर | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm |
| एल्यूमीनियम | φ1.5-5 mm | φ1.5-5 mm | φ1.5-5 mm | |
| अधिकतम फंसे हुए कंडक्टर OD | φ35-55 mm | φ35-55 mm | φ35-55 mm | |
| स्ट्रैंडिंग पिच | 6 बॉबिन स्ट्रैंडिंग पिंजरा | 40-719 mm | 51-896 mm | 54-963 mm |
| 12 बॉबिन स्ट्रैंडिंग पिंजरा | 40-719 mm | 51-896 mm | 54-963 mm | |
| 18 बॉबिन स्ट्रैंडिंग पिंजरा | 44-793 mm | 63-1056 mm | 57-1012 mm | |
| 24 बॉबिन स्ट्रैंडिंग पिंजरा | 51-924 mm | 71-1246 mm | 66-1190 mm | |
| 30 बॉबिन स्ट्रैंडिंग पिंजरा | 57-1028 mm | 87-1553 mm | 79-1403 mm | |
| घूर्णन गति | 6 बॉबिन स्ट्रैंडिंग पिंजरा | 230.6 r/min | 180.1 r/min | 150.6 r/min |
| 12 बॉबिन स्ट्रैंडिंग पिंजरा | 230.6 r/min | 180.1 r/min | 150.6 r/min | |
| 18 बॉबिन स्ट्रैंडिंग पिंजरा | 208.5 r/min | 155 r/min | 142.6 r/min | |
| 24 बॉबिन स्ट्रैंडिंग पिंजरा | 179 r/min | 130.1 r/min | 122.3 r/min | |
| 30 बॉबिन स्ट्रैंडिंग पिंजरा | 161.8 r/min | 115.9 r/min | 102.7 r/min | |
| कैपस्टन | कैपस्टन व्हील व्यास | 2000 mm | 2000 mm | 2000 mm |
| अधिकतम हॉल-ऑफ फोर्स | 30 T | 30 T | 40 T | |
| प्री-स्पाइरल डिवाइस | पिच | 500-2500mm | 500-2500mm | 500-2500mm |
| मोटर पावर | 90-180 KW | 110-180 KW | 130-180 KW | |
| बॉबिन का आकार | 500*375*127 | 630*475*127 | 710*530*127 | |
| सेंटर पेऑफ बॉबिन | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
| टेक-अप बॉबिन | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
| अधिकतम हॉल-ऑफ रैखिक गति | 69 m/min | 69 m/min | 62 m/min | |
| केंद्रीय ऊंचाई | 1000 mm | 1100 mm | 1100 mm | |
4.2.1 पिंजरे में बॉबिन का आकार: PND630
4.2.2. स्ट्रैंडिंग पिंजरे की अधिकतम घूर्णन गति:
4.2.3. स्ट्रैंडिंग पिंजरे की मोटर शक्ति:
4.2.4. पिच रेंज: 350-1000mm HMI पर स्टैप्लेस एडजस्टेबल
4.2.5. स्ट्रैंडिंग पिंजरे का ड्राइव फॉर्म: डायरेक्ट-कनेक्टेड इंडिपेंडेंट मोटर ड्राइव
4.2.6. स्ट्रैंडिंग पिंजरे की संरचना: एकीकृत
4.2.7. पिंजरे में पे-ऑफ का तनाव रूप: बेल्ट प्रकार का यांत्रिक घर्षण तनाव
4.3.8. पल्स प्रकार टूटा हुआ तार स्वचालित स्टॉपिंग मशीन
4.3.9. संरचनात्मक रूप: फ्लैट डिस्क फोर्क रॉड संरचना एक स्वतंत्र मोटर द्वारा संचालित, जिसमें मुड़ निकायों को 6 समान भागों में विभाजित किया गया है। मुड़ पिंजरे को दोहरे पंक्ति स्व-संरेखण रोलर बीयरिंग के दो सेट द्वारा सामने और पीछे के समर्थन पर समर्थित किया जाता है, जो मुड़ पिंजरे की अक्षीय भार वहन क्षमता सुनिश्चित करता है।
4.3.10. तार टूटने की निगरानी: DXJ पूरी तरह से स्वचालित तार टूटने का पता लगाने की प्रणाली का उपयोग करना, विद्युत स्विच आउटपुट, सटीक और विश्वसनीय। जब तार डिस्कनेक्ट हो जाता है या उपयोग हो जाता है, तो यह समय पर रुक और ब्रेक लगा सकता है, और मानव-मशीन इंटरफ़ेस पर संकेत दे सकता है।
4.3.11. लोडिंग विधि: उपयोगकर्ता की कार्यशाला में लिफ्टिंग डिवाइस के माध्यम से लोडिंग और अनलोडिंग, और वायर रील को एक लॉकिंग पिन से लॉक किया जाता है ताकि उसे बाहर निकलने से रोका जा सके।
4.3.12. तनाव रूप: एक बेल्ट प्रकार का यांत्रिक घर्षण, और तनाव के आकार को मैन्युअल रूप से समायोजित किया जा सकता है।
4.3.13. ब्रेकिंग फॉर्म: मुख्य पिंजरे का ब्रेक ट्रांसमिशन घटकों पर आपातकालीन स्टॉप जड़ता के प्रभाव को कम करने के लिए एक डिस्क फ्लैट एयर कम्प्रेशन ब्रेक को अपनाता है। पूरी मशीन ब्रेकिंग का कार्य सिद्धांत: एक प्रोग्रामेबल लॉजिक कंट्रोलर (PLC) द्वारा समन्वित, चर आवृत्ति मोटर नियंत्रक, ब्रेकिंग रेसिस्टर, एयर प्रेशर आनुपातिक वाल्व, आदि संयुक्त रूप से पूरी मशीन के धीमी स्टॉप, फास्ट स्टॉप, आपातकालीन स्टॉप और अन्य कार्यों को पूरा करते हैं।
4.3.14. आपातकालीन स्टॉप, जॉग और डिस्कनेक्ट कंट्रोल चयन जैसे कंट्रोल बटन पिंजरे के प्रत्येक खंड के सामने के छोर पर हैं, और आसान संचालन के लिए 220V का पावर सॉकेट प्रदान किया गया है।
4.3.15. पूरी मशीन मानव-मशीन इंटरफ़ेस पर एक रंगीन टच स्क्रीन द्वारा संचालित होती है, और एक प्रोग्रामेबल लॉजिक कंट्रोलर (PLC) द्वारा केंद्रीय रूप से समन्वित और प्रबंधित होती है।
4.3.16. सुरक्षात्मक कवर: यह एक डबल-पक्षीय दीवार प्रकार के सुरक्षात्मक सुरक्षा जाल को अपनाता है, जो झरझरा प्लेटों और वर्ग ट्यूबों से एक साथ वेल्डेड होता है। सुरक्षात्मक जाल को जल्दी से हटाया जा सकता है।
मुख्य भागों का ब्रांड:
| 7.1 | बेयरिंग ब्रांड | (HRB.) |
| 7.2 | कम वोल्टेज उपकरण ब्रांड | (Schneider UL प्रमाणन) |
| 7.3 | वायवीय घटक का ब्रांड | (AIRTAC UL प्रमाणन) |
| 7.4 | मुख्य ड्राइव मोटर का ब्रांड | (WEG UL प्रमाणन) |
| 7.5 | टेक-अप मोटर का ब्रांड | (WEG UL प्रमाणन) |
| 7.6 | इन्वर्टर का ब्रांड | (Inovance UL प्रमाणन) |
| 7.7 | टच स्क्रीन | (Siemens S-200 UL प्रमाणन) |
| 7.8 | PLC | (Siemens 12 इंच UL प्रमाणन) |
| 7.9 | बोल्ट ग्रेड | 8.8 क्लास |
| 7.10 | सभी विद्युत और मोटर UL प्रमाणन को पूरा करते हैं, |
