1आवेदन

यह मशीन स्टील कोर एल्यूमीनियम स्ट्रैंडड तार, स्टील स्ट्रैंडड तार या स्ट्रैंडड तार के लिए उपयुक्त है। स्ट्रैंडड पाइप पिंजरे की दो खंड एकीकृत उत्पादन प्रक्रिया, छोटे मोड़ त्रिज्या,असर समर्थन के दोनों छोरों, स्थिर संचालन और लंबी सेवा समय सुनिश्चित कर सकते हैं।

2विशेषता

2.1 घुमावदार असर या रोलर पर घूमने वाली ट्यूब.

2.2 मशीन जो कि मोड़ या कुल बैक ट्रिस्ट में काम करने में सक्षम हो, जिसमें वैरिएबल बैक ट्रिस्ट की संभावना हो।

2.3 तार तनाव पूर्ण से खाली भुगतान रील तक स्थिर रखा जाता है.

2.4 प्रत्येक भुगतान के लिए तार/स्ट्रैंड ब्रेक डिटेक्टर.

2.5 सुरक्षा तालाबंदी प्रणाली से सुसज्जित वायवीय पिंटल।

यह क्या है और विशिष्ट उपयोग

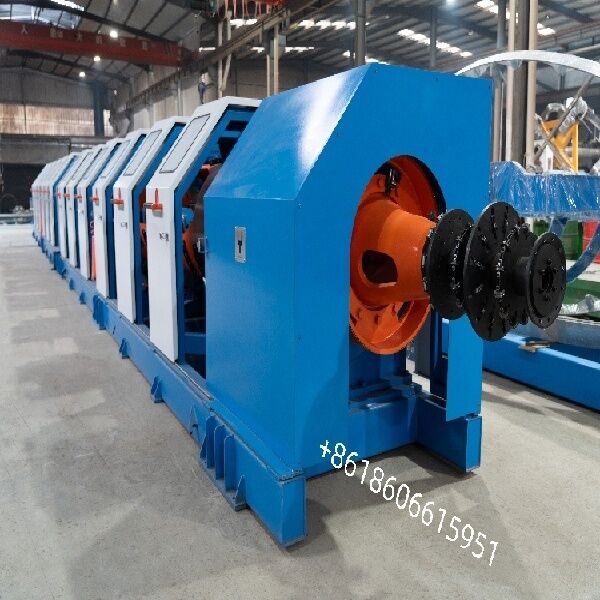

एक ट्यूबलर (ट्यूब) स्ट्रैंडिंग मशीन एक फिक्स्ड कोर के चारों ओर एक सटीक ट्यूब (पिंजरे) को घुमाकर एसीएसआर और अन्य स्ट्रैंड किए गए कंडक्टरों का गठन करती है। इसका व्यापक रूप से नंगे तांबे/एल्यूमीनियम, स्टील तार, एसीएसआर/एएएसी के लिए उपयोग किया जाता है,और एक अतिरिक्त टेपिंग सिर के साथ अछूता कोर के लिए एक उच्च गति स्ट्रैंडर के रूप में भी काम कर सकता है। विशिष्ट लाइन संरचना में शामिल हैंः केंद्रीय भुगतान, ट्यूबलर स्ट्रैंडिंग पिंजरे, विधानसभा मर, मीटर काउंटर,कर्षण (कैपस्टान)मशीनें आम तौर पर परिवर्तनीय बैक-ट्रिस्ट, निरंतर तनाव भुगतान और प्रति-स्लिप ब्रेक डिटेक्शन के साथ टोकन और कुल बैक-ट्रिस्ट मोड दोनों का समर्थन करती हैं।

आकार और चयन गाइड

एसीएसआर संरचना और लक्ष्य को परिभाषित करें: एल्यूमीनियम के तारों और स्टील कोर तारों की संख्या, तैयार ओडी, आवश्यक बिछाने की लंबाई / पिच, और क्या आपको बैक-ट्विस (ग्रह) या शून्य बैक-ट्विस की आवश्यकता है।

एकल तार क्षमता से मेलः अधिकतम एकल तार व्यास/शक्ति सुनिश्चित करें (उदाहरण के लिए, Al φ1.5 ¥5.0 मिमी, Cu φ1.3 ¥4.6 मिमी, कई उच्च गति कंदों के लिए स्टील φ1.3 ¥4.0 मिमी) और मशीन ¥s अधिकतम स्ट्रैन्ड ओडी (उदाहरण के लिए,उच्च गति मॉडल पर φ15 मिमी तक).

प्रस्थान और कैपस्टान सेट करें: अपने उत्पादन लक्ष्य और खींचने की शक्ति के अनुरूप कैपस्टान व्यास और लाइन गति चुनें (उदाहरण के लिए, उच्च गति मॉडल पर लाइन गति 20-100 m/min;दोहरी कैपस्टेंस जैसे Ø1200 + Ø1000 मिमी बड़े ACSR के लिए).

रील लॉजिस्टिक्सः पिंजरे में रोबिन के लिए पीएन आकारों की पुष्टि करें और संयंत्र हैंडलिंग से मेल खाने के लिए ले लें (उदाहरण के लिए, पीएन 1250 ′′ पीएन 2000 400 ′′ 630 वर्ग की मशीनों पर आम; पीएन 1600 630/1 + 6 एसीएसआर लाइनों पर विशिष्ट) ।

नियंत्रण और गुणवत्ताः तनाव, पिच और लंबाई नियंत्रण के साथ पीएलसी/एचएमआई के लिए योजना; आवश्यकतानुसार इन-लाइन ओडी/ज्यामिति और विलक्षणता निगरानी जोड़ें

PN1600 अंत-शाफ्ट ग्रहण।

यह निम्नलिखित के उत्पादन के लिए आदर्श हैः

कूपर और एल्यूमीनियम के गोल संपीड़ित धागे
गोल सामान्य एएसी और कठोर खींचा एल्यूमीनियम और तांबा तारों के साथ तार
एकल और बहु-पास में ओपीजीडब्ल्यू संरचनाएं
सेक्टर कंडक्टर
एएएसी और एसीएसआर स्ट्रैंड्स 19 तारों तक (एक या दो पास में)
नियमित, उच्च और अति उच्च शक्ति वाले तारों के साथ स्टील के तार
लचीली रस्सी के निर्माण के लिए लचीले तारों का बिछाना
स्टील के तारों से ऑप्टिकल कोर तत्वों का कवच
अछूता कोर का बिछाना

विशेषताएं:
1. मशीनें आवृत्ति नियंत्रित तीन-चरण मोटर्स द्वारा संचालित होती हैं, जो स्ट्रैंडिंग रोटर को अलग-अलग ड्राइव प्रदान करती हैं,रैल-ऑफ और टेक-अप सेट जिसका अर्थ है कि इस उद्देश्य के लिए गियर और ट्रांसमिशन की अब आवश्यकता नहीं है.
2. डिजिटल नियंत्रण प्रौद्योगिकी नियंत्रण डेस्क से अनंत रूप से परिवर्तनीय ले-लेंथ सेट करने की अनुमति देती है।
3. मशीन के संचालन के दौरान नियंत्रण डेस्क की स्थिति से गति अनंत रूप से भिन्न हो सकती है।
4. प्रोग्राम करने योग्य नियंत्रकों के माध्यम से टच स्क्रीन नियंत्रण पूरी तरह से स्वचालित प्रक्रिया नियंत्रण और संचालन, मशीन की निगरानी, कार्यक्रम प्रबंधन, डेटा रिकॉर्डिंग और भंडारण प्रदान करता है,सेवा कार्य और रखरखाव.
5गति और कोण समन्वयन, टोक़ और कर्षण नियंत्रण।
6सभी उत्पाद से संबंधित गुणवत्ता मापदंडों का हर समय रखरखाव मशीन की नियंत्रित ब्रेकिंग द्वारा सुनिश्चित किया जाता है, जिसमें विद्युत विफलता की स्थिति में भी शामिल है (एसी ड्राइव संस्करण) ।
