उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Beyde
प्रमाणन: CE
मॉडल संख्या: 630/1+6
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
पैकेजिंग विवरण: सुरक्षा कंटेनर पैकिंग
प्रसव के समय: 90 दिन
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी
आपूर्ति की क्षमता: 200 सेट/वर्ष
प्रयोग: |
स्थानीय अंतरपणन |
रंग: |
ग्राहक की आवश्यकता के अनुसार |
नाम: |
ट्यूबलर स्ट्रैंडिंग मशीन |
आवेदन: |
स्टील, एल्यूमीनियम, स्ट्रैंडिंग स्टील वायर, एसीएसआर और एएएसी |
समारोह: |
लटके हुए तार |
मशीन की केंद्रीय ऊंचाई: |
700 मिमी |
सेंट्रल पे-ऑफ बॉबिन: |
पीएन400-पीएन630 |
टेक-अप बोबिन आकार: |
पीएनडी800-पीएनडी1600 |
पीएलसी: |
सीमेंस |
अधिकतम नंगे तार व्यास: |
5 मिमी |
गारंटी: |
12 महीने |
प्रयोग: |
स्थानीय अंतरपणन |
रंग: |
ग्राहक की आवश्यकता के अनुसार |
नाम: |
ट्यूबलर स्ट्रैंडिंग मशीन |
आवेदन: |
स्टील, एल्यूमीनियम, स्ट्रैंडिंग स्टील वायर, एसीएसआर और एएएसी |
समारोह: |
लटके हुए तार |
मशीन की केंद्रीय ऊंचाई: |
700 मिमी |
सेंट्रल पे-ऑफ बॉबिन: |
पीएन400-पीएन630 |
टेक-अप बोबिन आकार: |
पीएनडी800-पीएनडी1600 |
पीएलसी: |
सीमेंस |
अधिकतम नंगे तार व्यास: |
5 मिमी |
गारंटी: |
12 महीने |

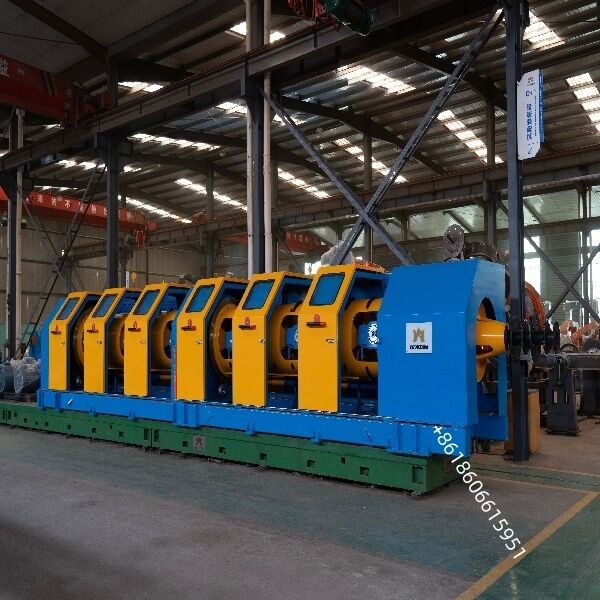

चीन निर्माण बड़ा बेयरिंग ट्यूबलर स्ट्रैंडिंग मशीन 500 मिमी मॉडल ट्यूबलर स्ट्रैंडिंग मशीन
आवेदन:
यह उच्च गति वाली मशीनें मुख्य रूप से तांबे के तार, एल्यूमीनियम तार, स्टील के तार, ACSR और तार रस्सी को स्ट्रैंड करने के लिए उपयोग की जाती हैं। टेपिंग हेड के साथ, इसका उपयोग इंसुलेशन कोर और कुछ कंट्रोल केबल स्ट्रैंडिंग प्रक्रिया के लिए किया जा सकता है।
घटक:
सेंट्रल पे-ऑफ। केज होस्ट, टेपिंग डिवाइस (वैकल्पिक), कैप्टन, टेक-अप और ट्रावर्स डिवाइस, और इलेक्ट्रिक कंट्रोल सिस्टम।
630 1+6 ट्यूबलर इलेक्ट्रिक केबल स्ट्रैंडिंग मशीन ACSR, AAAC, तांबा और एल्यूमीनियम जैसे 7-कोर (1+6) स्ट्रैंडेड कंडक्टरों के निर्माण के लिए एक महत्वपूर्ण उपकरण है। नीचे एक तकनीकी अवलोकन और विशिष्ट समर्थन दिया गया है जिसकी एक इंजीनियर उम्मीद कर सकता है।
मशीन अवलोकन और मुख्य पैरामीटर
प्रकार: 630 1+6 ट्यूबलर स्ट्रैंडिंग मशीन
आवेदन: ACSR, AAAC, तांबा और एल्यूमीनियम जैसे 7-कोर (1+6) कंडक्टरों को स्ट्रैंड करना।
संरचना: 6-बॉबिन स्ट्रैंडिंग केज घूमता है, जबकि केंद्रीय तार स्थिर रहता है, जो मध्यम और बड़े-खंड वाले स्ट्रैंडेड कंडक्टरों के लिए उपयुक्त है।
इंजीनियरिंग सहायता क्षेत्र
पूर्व-बिक्री और बुनियादी इंजीनियरिंग
आवेदन समीक्षा: कंडक्टर प्रकार और आकार के लिए उपयुक्तता की पुष्टि करना।
लेआउट और यूटिलिटी डिजाइन: GA ड्राइंग प्रदान करना और बिजली, हवा और नींव की जरूरतों की गणना करना।
प्रक्रिया परामर्श: ले लंबाई, गति और तनाव रेंज पर सलाह देना।
कमीशनिंग और प्रशिक्षण
ऑन-साइट स्थापना: यांत्रिक और विद्युत सेटअप, संरेखण और सुरक्षा जांच।
परीक्षण रन: स्टार्टअप, अनुकूलन और पहले लेख की मंजूरी के साथ सहायता करना।
ऑपरेटर प्रशिक्षण: संचालन, बुनियादी रखरखाव और समस्या निवारण को कवर करना।
रिमोट और फील्ड सहायता
रिमोट सहायता: फोन, वीडियो या रिमोट डेस्कटॉप के माध्यम से मुद्दों का निदान करना।
स्पेयर पार्ट्स: बेयरिंग, बेल्ट और सेंसर जैसे महत्वपूर्ण घटकों की आपूर्ति करना।
ऑन-साइट सेवा: जटिल दोषों या आधुनिकीकरण परियोजनाओं के लिए इंजीनियरों को भेजना।
रखरखाव और अनुकूलन
निवारक रखरखाव: बेयरिंग, स्नेहन और तनाव प्रणालियों के लिए कार्यक्रम और चेकलिस्ट बनाना।
अपग्रेड: नियंत्रण प्रणाली अपडेट, डेटा एकीकरण और दक्षता सुधार पर सलाह देना।
दस्तावेज़ीकरण और मानक
मशीन मैनुअल: संचालन, विद्युत योजना और भागों की सूची के लिए।
प्रक्रिया दस्तावेज: विशिष्ट कंडक्टर प्रकारों के लिए अनुशंसित सेटिंग्स और गुणवत्ता चेकलिस्ट।
मानक: IEC, ISO और क्षेत्रीय केबल मानकों (जैसे, ACSR/AAAC के लिए) का अनुपालन
|
मॉडल
|
स्ट्रैंडिंग से पहले व्यास [मिमी]
|
घूर्णी गति [आरपीएम]
|
कैप्टन व्यास [मिमी]
|
|
GJ-6/160
|
0.12-0.40
|
2200
|
2*250
|
|
GJ-12/160
|
0.12-0.4
|
2100
|
2*250
|
|
GJ-18/160
|
0.12-0.40
|
1900
|
2*250
|
|
GJ-12/200
|
0.3-0.90
|
1500
|
2*320
|
|
GJ-18/200
|
0.3-0.90
|
1400
|
2*320
|
|
GJ-24/200
|
0.3-0.90
|
1300
|
2*400
|
|
GJ-30/200
|
0.3-0.90
|
1200
|
2*600
|
|
GJ-36/200
|
0.3-0.90
|
1100
|
2*600
|
|
GJ-12/250
|
0.4-1.0
|
1400
|
2*400
|
|
GJ-18/250
|
0.4-1.0
|
1200
|
2*600
|
|
GJ-24/250
|
0.4-1.0
|
1200
|
2*600
|
|
GJ-30/250
|
0.4-1.0
|
1100
|
2*600
|
|
GJ-36/250
|
0.4-1.0
|
1100
|
2*600
|
|
GJ-12/300
|
0.5-1.3
|
1200
|
2*600
|
|
GJ-18/300
|
0.5-1.3
|
1200
|
2*600
|
|
GJ-24/300
|
0.5-1.3
|
1000
|
2*800
|
|
GJ-30/300
|
0.5-1.3
|
1000
|
2*800
|
|
GJ-36/300
|
0.5-1.3
|
900
|
2*800
|
|
GJ-12/400
|
0.8-2.5
|
700
|
2*1000
|
|
GJ-18/400
|
0.8-2.5
|
600
|
2*1000
|
|
GJ-24/400
|
0.5-2.5
|
600
|
2*1000
|
|
GJ-12/500
|
1.0-3.5
|
650
|
2*1200
|
|
GJ-18/500
|
1.0-3.5
|
500
|
2*1200
|
|
GJ-12/630
|
1.5-5.0
|
450
|
2*1400
|
|
GJ-18/630
|
1.5-5.0
|
400
|
2*1600
|
|
GJ-12/800
|
2.0-6.0
|
350
|
2*1600
|
|
GJ-24/800
|
2.0-6.0
|
300
|
2*1800
|
|
GJ-6/1000
|
3.0-18.0
|
300
|
2*2000
|
|
GJ-8/1000
|
3.0-18.0
|
300
|
2*2000
|
