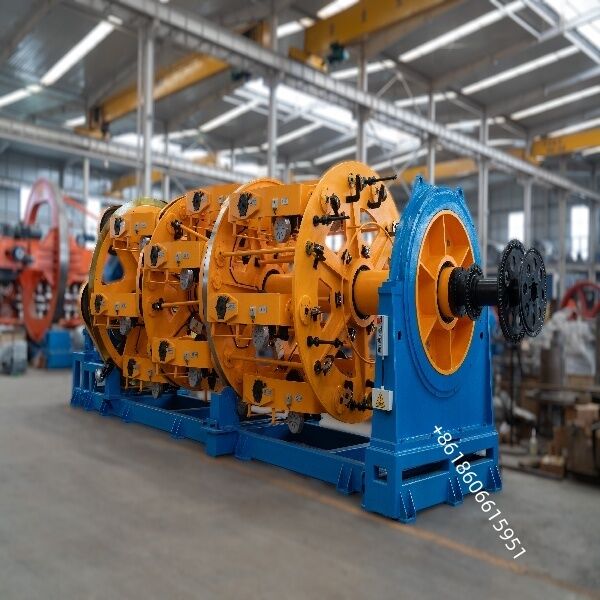

इंजीनियरिंग और सहायता 630/6+12+18 हाई स्पीड प्लैनेटरी स्ट्रैंडिंग मशीन

इंजीनियरिंग और सहायता 630/6+12+18 हाई स्पीड प्लैनेटरी स्ट्रैंडिंग मशीन

हाई स्पीड प्लैनेटरी स्ट्रैंडिंग मशीन को बहु-कोर केबलों के उच्च मात्रा के उत्पादन के लिए डिज़ाइन किया गया है, जैसे नियंत्रण, बिजली और डेटा केबल।उच्च गुणवत्ता वाले स्ट्रैंडिंग, जिसमें चार्जिंग पाइल, फोटोवोल्टिक और रोबोटिक्स शामिल हैं।

कार्य सिद्धांत और प्रमुख विशेषताएं

प्लैनेटरी केज एक्शन: कई रीलों को एक घूर्णी प्लैनेटरी केज पर लगाया जाता है। जैसा कि पिंजरा एक केंद्रीय अक्ष की परिक्रमा करता है, प्रत्येक रील एक साथ अपने आप पर घूमती है, तारों को एक साथ घुमाती है।यह "सूर्य और ग्रह" गियर प्रणाली गोल उत्पादन करने के लिए वापस मोड़ के लिए विन्यस्त किया जा सकता है, कॉम्पैक्ट और समकक्ष केबल कोर।

उच्च गति और उत्पादकता:

आधुनिक मशीनों को उच्च घूर्णन गति और लाइन गति के लिए डिज़ाइन किया गया है, जिससे गुणवत्ता बनाए रखते हुए उत्पादन में काफी वृद्धि होती है।

एक समान तनाव नियंत्रण:

व्यक्तिगत तनाव प्रणालियों (चुंबकीय ब्रेक, हिस्टेरिसिस, या डांसर हथियार) से लैस पीएलसी द्वारा नियंत्रित किया जाता है ताकि लगातार लेग लंबाई सुनिश्चित की जा सके और कंडक्टर अंडाकार या सतह दोषों को रोका जा सके।

बहुमुखी विन्यासः

तार व्यास और अंतिम केबल आकार की एक विस्तृत श्रृंखला को समायोजित करने के लिए विभिन्न रील क्षमताओं (6, 12, 18, 24, 30) के साथ विभिन्न आकारों में उपलब्ध (जैसे, 315, 400, 500, 630) ।

एकीकृत लाइन घटक:एक पूर्ण उत्पादन लाइन में आम तौर पर शामिल हैंः

मध्य या साइड पे-ऑफ स्टैंड

बैक-ट्विस के साथ प्लैनेटरी स्ट्रैंडिंग केज

डाई धारक और पूर्व घुमावदार उपकरण

टेपिंग/बख्तरबंद सिर

कैपस्टान और टहल-ऑफ

क्रॉसिंग सिस्टम के साथ ग्रहण

एचएमआई के साथ विद्युत नियंत्रण कैबिनेट

विशिष्ट अनुप्रयोग

नियंत्रण और पावर केबलः रोबोट, स्वचालन और औद्योगिक नियंत्रण केबलों के लिए जिन्हें घने स्ट्रैन्डिंग की आवश्यकता होती है।

नई ऊर्जा केबलः व्यापक रूप से ईवी चार्जिंग पाइल्स, फोटोवोल्टिक (पीवी) केबल और पवन टरबाइन केबल के लिए उपयोग किया जाता है।

डाटा और संचार केबल: परिसर केबलों और कम्पोजिट ऑप्टिकल-इलेक्ट्रिकल केबलों के लिए उपयुक्त है।

विशेष केबलः उच्च लचीला केबल, लिफ्ट केबल और चिकित्सा केबल के लिए जहां गुणवत्ता और स्थिरता महत्वपूर्ण है।

इंजीनियरिंग और समर्थन फोकस

प्रक्रिया और लाइन लेआउटः कंडक्टर आकार, बिछाने की लंबाई और लाइन गति को परिभाषित करना। नींव, शक्ति (आमतौर पर 3 × 380 वी, 50 हर्ट्ज) और सुरक्षा निकासी के लिए जीए चित्र प्रदान करना।

कमीशनिंग और प्रशिक्षणः साइट पर स्थापना, थ्रेडिंग और स्टार्टअप। ऑपरेशन, तनाव समायोजन और बुनियादी समस्या निवारण पर ऑपरेटरों का प्रशिक्षण।

रिमोट एंड फील्ड सपोर्ट: फोन या वीडियो के माध्यम से दूरस्थ रूप से समस्याओं का निदान करना। असर, बेल्ट और सेंसर जैसे स्पेयर पार्ट्स की आपूर्ति करना। प्रमुख विफलताओं या उन्नयन के लिए साइट पर सेवा प्रदान करना।

रखरखाव एवं अनुकूलन: उद्योग 4 के लिए निवारक रखरखाव कार्यक्रम विकसित करना और नियंत्रण प्रणाली के उन्नयन या डेटा एकीकरण पर सलाह देना।0.

इंजीनियरिंग युक्तियाँ

पिंजरे को संतुलित करें: उच्च गति पर कंपन और असर पहनने को कम करने के लिए पिन लोडिंग संतुलित सुनिश्चित करें।

मजबूत तनाव नियंत्रण: उच्च गुणवत्ता वाले, कैलिब्रेटेड तनाव प्रणालियों का उपयोग करें। ठीक-फ्रेन्ड्ड कंडक्टरों के लिए, बेहतर परिणामों के लिए बंद-लूप चुंबकीय या सर्वो तनाव पर विचार करें।

फाउंडेशन और संरेखण: एक कठोर नींव महत्वपूर्ण है। कंपन को रोकने और घटक जीवन को बढ़ाने के लिए पिंजरे, कैपस्टन और लेने का सटीक संरेखण आवश्यक है।

लीवरेज सिमुलेशन: कस्टम या उच्च गति डिजाइन के लिए, मल्टी-बॉडी डायनामिक्स सॉफ्टवेयर (जैसे RecurDyn) का उपयोग लोड को मॉडल करने, ड्राइव सिस्टम को अनुकूलित करने और परीक्षण और त्रुटि को कम करने के लिए करें
