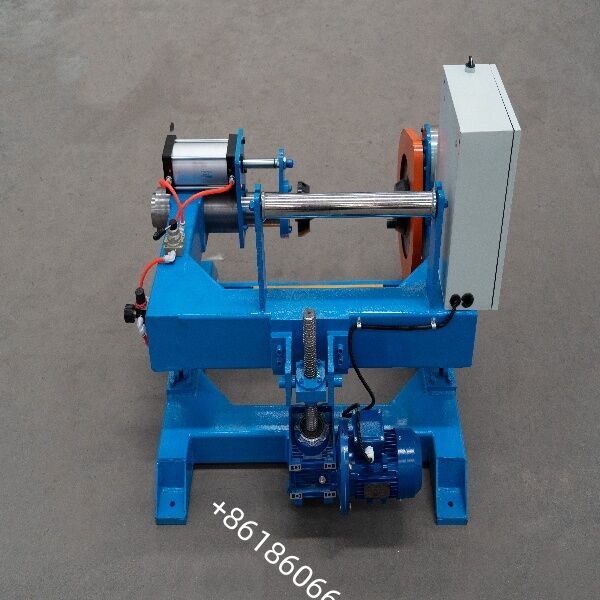

प्रेसिजन मैग्नेटिक पे-ऑफ 500-630: हाई-स्पीड स्ट्रैंडिंग के लिए स्थिर तनाव

"चुंबकीय भुगतान 500-630" एक चुंबकीय पाउडर या चुंबकीय युग्मन ब्रेक का उपयोग कर भुगतान स्टैंड को संदर्भित करता है, जिसे Φ500 मिमी से Φ630 मिमी तक व्यास वाले रीलों के लिए डिज़ाइन किया गया है।यह आम तौर पर ट्यूबलर स्ट्रैंडिंग मशीनों और एक्सट्रूज़न लाइनों जैसे उपकरणों के अपस्ट्रीम पे-ऑफ चरण में स्थिर तनाव नियंत्रण प्रदान करने और केबल उलझन या ढीला होने से रोकने के लिए उपयोग किया जाता है.

**मुख्य शब्दों का विघटन**

** चुंबकीय भुगतानः**

एक पे-ऑफ स्टैंड जो चुंबकीय पाउडर ब्रेक या चुंबकीय युग्मन का उपयोग करता है ताकि समायोज्य, चिकनी निष्क्रिय तनाव प्रदान किया जा सके, जिससे जड़ता के कारण तार उलझने से बचा जा सके।

**500-630:**

लागू रील व्यास सीमा, विशेष रूप से PN500 ¥ PN630 (लगभग 500 ¥ 630 मिमी के फ्लैंज बाहरी व्यास) को दर्शाता है; कुछ मॉडल Φ400 ¥ 630 मिमी की एक समायोज्य सीमा का समर्थन करते हैं।

**सामान्य तकनीकी विशेषताएं (सामान्य विन्यास) **

** तनाव नियंत्रणः**

चुंबकीय पाउडर ब्रेकिंग या हाइस्टेरिसिस युग्मन; तनाव एक नियंत्रक के माध्यम से चरणहीन रूप से समायोजित किया जा सकता है (सामान्य विन्यास में 5kg या 10kg चुंबकीय पाउडर इकाइयां शामिल हैं) ।

** संरचनात्मक डिजाइनः**

डबल-एंड क्लैंपिंग के साथ शाफ्टलेस प्रकार, या सिंगल/डबल-स्टेशन फिक्स्ड प्रकार; वायवीय क्लैंपिंग और इलेक्ट्रिक लिफ्टिंग/लोअरिंग की सुविधा है।

लोड क्षमताः

अधिकतम भार लगभग 600-1500 किलोग्राम (विशिष्ट मॉडल और रील के आकार के आधार पर)

** लागू तार व्यासः**

आम तौर पर φ0.3~5.0 मिमी (कापर, एल्यूमीनियम, मिश्र धातु तार, आदि); प्रक्रिया आवश्यकताओं के आधार पर अनुकूलन योग्य।

**लाइन गतिः**

निष्क्रिय मॉडल लगभग 200 मीटर/मिनट तक की गति तक पहुँच सकते हैं; मोटर्स से लैस सक्रिय मॉडल मुख्य उत्पादन लाइन के साथ सिंक्रनाइज़ गति नियंत्रण की अनुमति देते हैं।

** सहायक कार्य:**

तार टूटने का पता लगाना/स्वचालित रोकना, ऊपरी और निचली सीमा संरक्षण, और टचस्क्रीन और पीएलसी के माध्यम से तनाव समायोजन/सिस्टम लिंक।

1ट्यूबलर स्ट्रैंडिंग मशीनों में
भूमिकाः केंद्रीय भुगतान + बहु-प्रमुख पूर्व भुगतान तनाव स्रोत
केंद्रीय भुगतान
एक केंद्रीय एकल तार (स्टील कोर, तांबा कोर, ऑप्टिकल फाइबर, आदि) को ट्यूबलर बॉडी के इंटीरियर में खिलाता है।
चुंबकीय कणों की ब्रेक लगाना प्रतिवर्ती मोड़ क्षमता के साथ निरंतर तनाव प्रदान करता है; ट्यूबलर शरीर की उच्च गति घूर्णन के साथ संयुक्त,यह सेंट्रल वायर को सेंट्रीफ्यूगल बल के कारण ढीला या पतला होने से रोकता है.
बहु-प्रमुख भुगतान
स्वतंत्र चुंबकीय कण भुगतान स्टैंड मुख्य स्ट्रैंडिंग मशीन के प्रवेश अनुभाग में कई एकल तारों के लिए विन्यस्त हैं।
प्रत्येक तार के लिए तनाव स्वतंत्र रूप से समायोज्य है, जो कि तारों के बीच निरंतर तनाव, समान स्ट्रैंडिंग पिच और तैयार उत्पाद की उत्कृष्ट गोलता सुनिश्चित करता है।

मुख्य कार्य:
केंद्रीय तार को "भटकने" या "लूप ढीला होने" से रोकता है।
तार टूटने की दर को कम करता है; 1000 आरपीएम से अधिक उच्च गति संचालन का समर्थन करता है।
आंतरिक तनाव को कम करता है और फंसे रहने के बाद वापस लौटता है।

2एक्सट्रूज़न लाइनों में
भूमिकाः इन्सुलेशन/गर्दी के उत्पादन के लिए फ्रंट-एंड टेंशन स्टेबलाइजर
इत्रित कोर या कंडक्टर एक्सट्रूडर में प्रवेश करने से पहले भुगतान चरण के दौरान उपयोग किया जाता है।
चुंबकीय कणों की ब्रेकिंग रील जड़ता का मुकाबला करती है, जिससे तार को निरंतर तनाव पर एक्सट्रूज़न हेड में प्रवेश करने की अनुमति मिलती है, जिससे यह रोका जाता हैः
इन्सुलेशन परत की विलक्षणता।
असमान दीवार मोटाई।
सतह के दोष जैसे "बांस" पैटर्न या गपशप के निशान।

मुख्य कार्य:
एक्सट्रूडेड बाहरी व्यास में स्थिरता सुनिश्चित करता है।
स्टार्ट-स्टॉप चक्रों के दौरान तारों के जमा होने या पतले होने को कम करता है।

3. कठोर स्ट्रैंडर्स / ग्रह स्ट्रैंडर्स में
भूमिकाः अग्रिम भुगतान और सहायक भुगतान इकाई
यह एक पूर्व-भुगतान स्टैंड के रूप में कार्य करता है ताकि एकल तार के कई रीलों को आसानी से फंसे हुए पिंजरे में खिलाया जा सके।
कम गति पर बड़े क्रॉस-सेक्शन के कंडक्टरों (जैसे, एसीएसआर, बड़े गेज केबल) के स्ट्रैंडिंग के दौरान कोमल, झटके मुक्त तनाव प्रदान करता है,नरम एल्यूमीनियम या तांबे के कंडक्टरों को खिंचाव के कारण विरूपण से बचाने के लिएप्रमुख कार्य:
बड़े गेज, स्ट्रैन्डेड लचीले कंडक्टरों को समायोजित करता है।
मुख्य मशीन के साथ स्टार्ट/स्टॉप और तनाव ट्रैकिंग को सिंक्रनाइज़ करता है।

4तार खींचने की मशीनों में
भूमिकाः मोटे या मध्यवर्ती निकासी से पहले भुगतान बफरिंग
मोटे या मध्यवर्ती ड्रॉइंग चरणों से पहले बड़े स्पूल (Φ500 ∼ 630 मिमी) से कच्चे माल का भुगतान करता है।
चुंबकीय कणों की ब्रेकिंग स्पूल जड़ता को अवशोषित करती है, जिससे तारों के बहने और टूटने से रोका जा सकता है।
मुख्य कार्य:
मरने की रक्षा करता है और मरने की आयु को बढ़ाता है।
ड्राइंग गति की स्थिरता में सुधार करता है।

5गुच्छा बनाने वाली मशीनों में
भूमिकाः लचीले कंडक्टरों के लिए सटीक तनाव नियंत्रण
सूक्ष्म, लचीले तांबे, टिन, या मिश्र धातु तारों के बंकिंग/स्ट्रैंडिंग के दौरान भुगतान के लिए प्रयोग किया जाता है।
निम्न-तन्यता मोड ठीक तारों के खिंचाव या टूटने को रोकता है; अल्ट्रा-फाइन तारों, चिकित्सा-ग्रेड तारों और इलेक्ट्रॉनिक तारों के लिए उपयुक्त है।
मुख्य कार्य:
सूक्ष्म तारों के लिए उपयुक्त (φ0.03·φ1.0 मिमी) ।
गुच्छेदार तार की गोलता और लचीलापन को बढ़ाता है।

6टेपिंग/बाइंडिंग मशीनों में
भूमिका: निरंतर तनाव वाले टेप या तार आपूर्ति
मीका टेप, पॉलिएस्टर टेप और गैर बुना हुआ कपड़े जैसी सामग्रियों के लिए स्थिर ढीलापन तनाव प्रदान करता है।
टेप के झुर्रियों, ओवरलैप या ढीले होने से रोकता है; इन्सुलेशन या परिरक्षण परतों की गुणवत्ता सुनिश्चित करता है।
मुख्य कार्य:
बिना हवा के बुलबुले के चिकनी टेपिंग सुनिश्चित करता है।
मुख्य मशीन के साथ सिंक्रनाइज़ करता है; स्वचालित तनाव मुआवजा।

7. टेकअप / रिवाइंडिंग लाइनों में
भूमिकाः सटीक तनाव भुगतान इकाई
रिवाइंडिंग, निरीक्षण और इंकजेट मार्किंग जैसी प्रक्रियाओं के दौरान भुगतान इकाई के रूप में कार्य करता है।
यह सुनिश्चित करता है कि रिवाइंडिंग प्रक्रिया के दौरान तार घुमाया या विकृत न हो।
मुख्य कार्य:
तैयार केबलों और अर्ध-तैयार कंडक्टरों के सटीक रिवाइंड के लिए उपयुक्त।
ले जाने वाली इकाई के साथ मेल खाने वाले बंद-लूप तनाव को बनाए रखता है।
