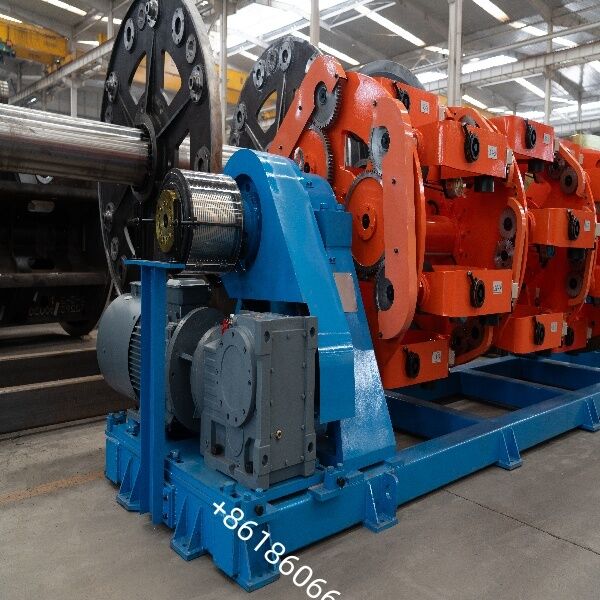

प्लैनेटरी स्ट्रैंडिंग मशीन: जहां ज्यामिति उच्च-प्रदर्शन पावर ट्रांसमिशन से मिलती है

प्लैनेटरी स्ट्रैंडिंग मशीन: जहां ज्यामिति उच्च-प्रदर्शन पावर ट्रांसमिशन से मिलती है

मूल संरचना और कार्य सिद्धांत

भुगतान प्रणाली: इसमें एक केंद्रीय भुगतान स्टैंड और कई ग्रहीय पालने शामिल हैं; ये केबल रीलों का समर्थन करते हैं और सटीक बैक-ट्विस्ट प्राप्त करने के लिए गियर तंत्र का उपयोग करते हुए स्ट्रैंडिंग केज के साथ घूमते हैं।

मुख्य स्ट्रैंडिंग केज: मोटी दीवार वाले सीमलेस स्टील पाइप का उपयोग करके निर्मित और बड़े पैमाने पर बीयरिंग द्वारा समर्थित, उच्च कठोरता और सुचारू संचालन सुनिश्चित करता है; कुछ मॉडल मॉड्यूलर टेंडेम कॉन्फ़िगरेशन का समर्थन करते हैं।

नियंत्रण प्रणाली: आधुनिक इकाइयां आमतौर पर चरणहीन ले-लेंथ समायोजन और तनाव सिंक्रनाइज़ेशन को सक्षम करने के लिए चर-आवृत्ति ड्राइव (वीएफडी) मोटर्स के साथ संयुक्त पीएलसी और टचस्क्रीन नियंत्रणों को नियोजित करती हैं।

प्रमुख अनुप्रयोग क्षेत्र

पावर ट्रांसमिशन केबल: उच्च/मध्यम-वोल्टेज पावर केबल, एल्यूमिनियम कंडक्टर स्टील प्रबलित (एसीएसआर) केबल, और बड़े-क्रॉस-सेक्शन मिलिकेन कंडक्टर का उत्पादन।

डेटा और संचार केबल: सिग्नल अखंडता सुनिश्चित करने और क्रॉसस्टॉक को कम करने के लिए उच्च गति वाले डेटा केबल जैसे ईथरनेट, यूएसबी 3.1+ और क्यूएसएफपी का निर्माण।

विशेषता और नई ऊर्जा केबल: चिकित्सा उपकरण केबल, रोबोटिक ड्रैग-चेन केबल, ऑटोमोटिव वायरिंग हार्नेस और ईवी चार्जिंग स्टेशनों के लिए उच्च-वर्तमान केबल के लिए उपयुक्त।

मुख्य उपकरण लाभ

100% बैक-ट्विस्ट प्रक्रिया: प्रभावी रूप से अवशिष्ट टॉर्क को समाप्त करती है और तार विरूपण को रोकती है, जिससे तैयार उत्पाद का लचीलापन और सेवा जीवन काफी बढ़ जाता है।

जटिल संरचनाओं के लिए अनुकूलन क्षमता: उच्च कोर गणना, आकार के कंडक्टर और समग्र परिरक्षण संरचनाओं को संभालने में सक्षम, तंग फंसे परतों और बेहतर गोलाई को सुनिश्चित करना।

कुशल एकीकृत उत्पादन: टेपिंग और ब्रेडिंग जैसी प्रक्रियाओं के इन-लाइन एकीकरण की अनुमति देता है, अर्ध-तैयार उत्पादों की हैंडलिंग को कम करता है और समग्र उत्पादन दक्षता को बढ़ाता है।

विद्युत नियंत्रण प्रणाली:
विद्युत नियंत्रण भाग पावर कैबिनेट, ऑपरेशन कैबिनेट, टच स्क्रीन इत्यादि से बना है, और प्रत्येक इकाई पर संबंधित नियंत्रण बटन हैं
विद्युत कैबिनेट को अच्छे यांत्रिक गुणों और धूलरोधी प्रदर्शन के साथ डिज़ाइन किया गया है, और यह उचित मात्रा में मजबूर वेंटिलेशन प्रशंसकों से सुसज्जित है।
बिजली की आपूर्ति है: 3-तार 5-चरण प्रणाली, 380V (±10%) 50HZ।
कुल स्थापित बिजली: 230KW
मोटर सुरक्षा फ़ंक्शन: विद्युत नियंत्रण सर्किट को मोटर क्षति को रोकने के लिए चरण हानि, अधिभार, और ज़्यादा गरम सुरक्षा कार्यों के साथ डिज़ाइन किया गया है।
अलार्म गलती की जानकारी टच स्क्रीन पर पूछी जा सकती है, और इसमें अलार्म गलती और उत्पादन प्रक्रिया डेटा भंडारण के कार्य हैं।
ऑपरेटिंग सिस्टम: यह वास्तविक समय में उत्पादन प्रक्रिया में विभिन्न पैरामीटर सेटिंग्स को देख और संशोधित कर सकता है, जैसे पिच, उत्पादन गति, वर्तमान कार्य स्थिति और अन्य जानकारी।
सभी ड्राइव मोटर्स को एनकोडर के साथ डिज़ाइन किया गया है और एनकोडर फीडबैक एक बंद लूप नियंत्रण प्रणाली में संचालित होता है।
इकाई पीएलसी एकीकृत समन्वय नियंत्रण संचालन को अपनाती है। यह संचालित करने के लिए टच स्क्रीन एचएमआई को अपनाता है। सरल और सुविधाजनक संचालन

सुरक्षा संरक्षण प्रणाली
मुख्य स्ट्रैंडिंग केज: दो तरफा दीवार सुरक्षा जाल (छिद्रपूर्ण प्लेट सामग्री)
ट्रांसमिशन और अन्य भाग: शीट मेटल सुरक्षात्मक आवरण

रंग:
घूमने वाले घटक: आरएएल 1028
मुख्य बॉडी: RAL 5015 (फ्थालो ब्लू)
बेस फ़्रेम: RAL 9017 (काला)
या अनुकूलित
