भारी-कर्तव्य स्तंभ भुगतान-ऑफ और टेकअपः अधिकतम भार स्थिरता के लिए इंजीनियर

हेवी-ड्यूटी कॉलम पे-ऑफ और टेक-अप: अधिकतम लोड स्थिरता के लिए इंजीनियर किया गया

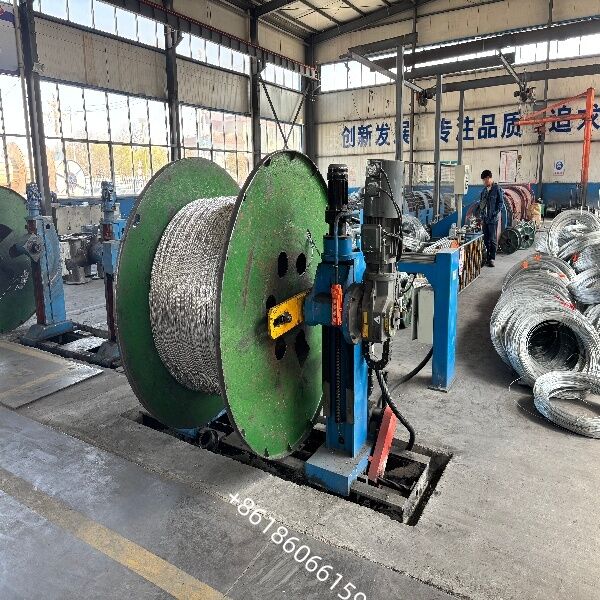

कॉलम-प्रकार की पे-ऑफ और टेक-अप इकाइयाँ (जिन्हें डुअल-कॉलम या गैन्ट्री-स्टाइल पे-ऑफ/टेक-अप मशीनों के रूप में भी जाना जाता है) केबल निर्माण लाइनों में आवश्यक सहायक उपकरण हैं जिनका उपयोग बड़े-प्रारूप, हेवी-ड्यूटी रीलों (बॉबिन्स/ड्रम) को संभालने के लिए किया जाता है। वे रील के केंद्र बोर को जकड़ने और सुरक्षित करने के लिए दो स्वतंत्र स्तंभों का उपयोग करते हैं - जो मोटर चालित ऊर्ध्वाधर उठाने और क्षैतिज खोलने / बंद करने में सक्षम हैं, जिससे केबल पे-ऑफ (अनवाइंडिंग) और टेक-अप (वाइंडिंग) को सुचारू बनाने में मदद मिलती है।

**मुख्य संरचनात्मक विशेषताएं**

**डुअल-कॉलम सपोर्ट:** इसमें वेल्डेड स्टील प्लेट कॉलम संरचना की सुविधा है; कॉलम के ऊर्ध्वाधर और क्षैतिज आंदोलन को नियंत्रित करने के लिए मोटर्स विभिन्न चौड़ाई और व्यास (आमतौर पर पीएन 800 से पीएन 3150 या बड़े तक) की रीलों को समायोजित करने के लिए लीड स्क्रू या चेन चलाते हैं।

**शाफ़्टलेस क्लैम्पिंग:** रील को दोनों सिरों पर क्लैंपिंग कोन (केंद्रीय चक) द्वारा सुरक्षित किया जाता है, जिससे भारी ठोस शाफ्ट डालने की आवश्यकता समाप्त हो जाती है; यह उच्च रील-परिवर्तन दक्षता सुनिश्चित करता है और हेवी-ड्यूटी संचालन के लिए आदर्श है।

**मोबाइल डिज़ाइन (वैकल्पिक):** बड़े पोर्टल/गैन्ट्री-शैली की इकाइयाँ उत्पादन लाइन की लंबाई में बदलाव के अनुकूल होने या अन्य उपकरणों (जैसे कैटरपिलर हॉल-ऑफ) के साथ तालमेल बिठाने के लिए फ़्लोर रेल पर आगे और पीछे जा सकती हैं।

**तनाव और ट्रैवर्स सिस्टम:**

**पे-ऑफ़:** आमतौर पर अनवाइंडिंग टेंशन बनाए रखने के लिए मैकेनिकल डिस्क ब्रेक, मैग्नेटिक पार्टिकल ब्रेक या मोटर टॉर्क कंट्रोल से लैस होता है।

**टेक-अप:** साफ-सुथरी, स्तरित वाइंडिंग सुनिश्चित करने और "टेलीस्कोपिंग" को रोकने के लिए एक स्वतंत्र सर्वो या वीएफडी-नियंत्रित मोटर और एक सटीक ट्रैवर्स सिस्टम की सुविधा है।

**प्रोडक्शन लाइन में भूमिका**

**पे-ऑफ यूनिट के रूप में:** ट्यूबलर स्ट्रैंडर्स, कठोर/ग्रहीय स्ट्रैंडर्स, या एक्सट्रूज़न लाइनों की शुरुआत में स्थित, यह कंडक्टरों या केबल कोर की बड़ी रीलों के लिए स्थिर अनवाइंडिंग तनाव प्रदान करता है, जो ढीली वाइंडिंग या सतह के घर्षण को रोकता है।

**एक टेक-अप यूनिट के रूप में:** केबलिंग, एक्सट्रूज़न, आर्मोरिंग या रिवाइंडिंग प्रक्रियाओं के अंत में स्थित, यह तैयार केबल को एक निर्धारित पिच पर बड़े रीलों पर बड़े करीने से घुमाता है, जिससे भंडारण और परिवहन की सुविधा मिलती है। स्वतंत्र रिवाइंडिंग/टेस्टिंग लाइन: केबल लंबाई सत्यापन, स्पार्क परीक्षण, इंकजेट मार्किंग या स्पूल ट्रांसफर के लिए एक स्टैंडअलोन पे-ऑफ और टेक-अप इकाई के रूप में कार्य करती है।

अन्य भुगतान प्रणालियों से अंतर

मैग्नेटिक/शाफ्टलेस कैंटिलीवर पे-ऑफ्स (छोटे पैमाने पर 500-630 मॉडल) की तुलना में: कॉलम-प्रकार प्रणाली विशेष रूप से अल्ट्रा-भारी भार (5 से 55 टन तक) और बड़े-व्यास रीलों के लिए इंजीनियर की जाती है, जो बेहतर संरचनात्मक कठोरता प्रदान करती है; इसके विपरीत, 500-630 चुंबकीय-पाउडर पे-ऑफ स्टैंड आमतौर पर छोटे से मध्यम गेज उच्च गति स्ट्रैंडिंग या अपस्ट्रीम एक्सट्रूज़न प्रक्रियाओं के लिए उपयोग किए जाते हैं।

पावर्ड पे-ऑफ स्टैंड (शाफ्ट-आधारित) की तुलना में: कॉलम-प्रकार की प्रणाली रील परिवर्तन के दौरान शाफ्ट को स्थापित करने या हटाने की आवश्यकता को समाप्त करती है, उच्च स्तर के स्वचालन और सुरक्षा की पेशकश करती है, जिससे यह बड़े-क्रॉस-सेक्शन, उच्च-वोल्टेज और पनडुब्बी केबल जैसे लंबी-लंबाई वाले उत्पादों के उत्पादन के लिए बेहतर अनुकूल हो जाती है।
