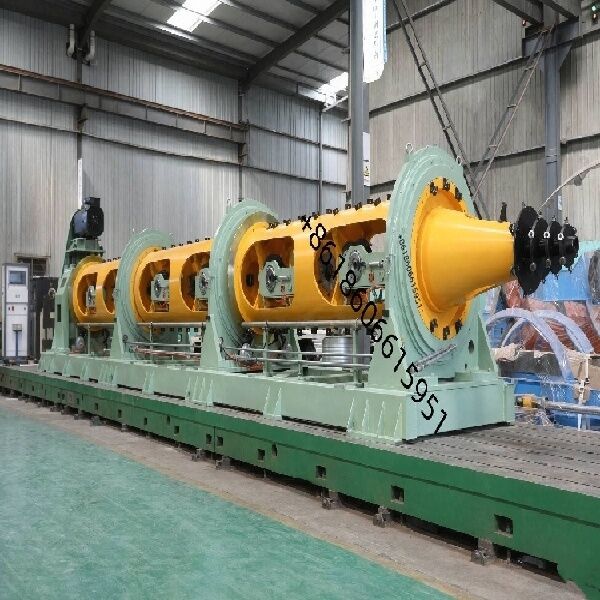

ट्यूबुलर स्ट्रैंडिंग मशीन स्टील वायर रोप ट्विस्टिंग मशीन रोप क्लोजर

ट्यूबलर स्ट्रैंडिंग मशीन स्टील वायर रस्सी घुमावदार मशीन रस्सी क्लोजर

विनिर्देश
हाई स्पीड ट्यूबलर स्ट्रैंडिंग मशीन को स्टील तारों, तांबे के तारों, एल्यूमीनियम तारों और विभिन्न केबल कंडक्टरों को स्ट्रैंड करने के लिए डिज़ाइन किया गया है। इसका व्यापक रूप से स्टील वायर रस्सियों के उत्पादन में उपयोग किया जाता है,बिजली केबल, नियंत्रण केबल, संचार केबल और विशेष केबल।
उच्च घूर्णन गति, स्थिर संचालन, कम कंपन और सटीक स्ट्रैंडिंग प्रदर्शन के साथ, मशीन उत्कृष्ट उत्पाद गुणवत्ता और उच्च उत्पादन दक्षता सुनिश्चित करती है।मजबूत ट्यूबलर संरचना, उन्नत ट्रांसमिशन सिस्टम और विश्वसनीय विद्युत नियंत्रण इसे निरंतर औद्योगिक उत्पादन के लिए उपयुक्त बनाते हैं।
मशीन को तार व्यास, स्ट्रैंड संरचना, रील आकार और उत्पादन आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

मुख्य तकनीकी मापदंड

6पंखुड़ी के लिए पंखुड़ी

• पे-ऑफ रील विनिर्देशः PND630mm
• अधिकतम पिंजरे की घूर्णन गतिः 700 आरपीएम
• मुख्य मोटर शक्तिः 55 किलोवाट (AC)
• पालना तनाव विधिः हाइस्टेरिसिस तनाव; ऑनलाइन समायोज्य
• रोल लोडिंग/अनलोडिंगः प्यूमेटिक रिलीज़/क्लैम्पिंग; दो-सिलेंडर इंटरलॉकिंग एंटी रिवर्स तंत्र
• तार टूटने की सुरक्षाः संपर्क आधारित सेंसर
• पिंजरे के समर्थन की विधिः दो सेट असर आवास (3 + 3 विन्यास)
• असर आवास स्नेहनः तेल स्नान/सर्किलेशन स्नेहन; उच्च तापमान निगरानी; स्वचालित बंद सुरक्षा
• पिंजरे का थ्रेडिंगः बाहरी थ्रेडिंग; सुविधाजनक लीड-इन
• तार मार्गदर्शक छेद सामग्रीः वोल्फ्जम कार्बाइड मर
• पिंजरे ड्राइव विधिः पीछे ड्राइव; ऊर्ध्वाधर स्थापना
• ब्रेक लगाने की विधिः प्यूमेटिक डिस्क ब्रेक
• तार तोड़ने की रोक विधिः संपर्क आधारित ट्रिगर (नीचे पट्टी)
• पालना रील हैंडलिंगः प्यूमेटिक क्लैंपिंग/रिलीज़; दो-सिलेंडर इंटरलॉकिंग एंटी-रिवर्स; उपयोगकर्ता द्वारा आपूर्ति किए गए क्रेन के माध्यम से रील लोडिंग/अनलोडिंग
• पालना भुगतान तनावः हाइस्टेरिसिस तनाव; टचस्क्रीन के माध्यम से सेट तनाव मान और ऑनलाइन समायोज्य
• पे-ऑफ फ्रेम: पूरी तरह से वेल्डेड संरचना; उच्च मशीनिंग परिशुद्धता; उच्च यांत्रिक शक्ति; टिकाऊ और विकृति प्रतिरोधी
• पिंजरे के समर्थन संरचनाः तीन-खंड (2+2+2) एकीकृत ट्यूब समर्थन; मध्य और बाहर निकलने के छोरों को समर्थन देने वाले बड़े बीयरिंगों के तीन सेट; फ्लैंग कनेक्शन
• स्नेहन विधिः तेल के परिचलन के साथ स्वतंत्र तेल पंप; स्नेहन और शीतलन दोनों कार्य प्रदान करता है
• बड़े बीयरिंगों के लिए उच्च तापमान निगरानी; एचएमआई अधिसूचना के साथ स्वतः बंद
• ब्रेकिंग विधि: फ्लैट प्यूमेटिक डिस्क ब्रेकिंग सिस्टम; पीएलसी-समन्वयित संचालन जिसमें सर्वो/वीएफडी मोटर नियंत्रक, ब्रेकिंग प्रतिरोधक और प्यूमेटिक ब्रेक शामिल हैं, जो धीमी गति से, तेज गति से,और आपातकालीन स्टॉप; सिस्टम सिंक्रनाइज़ेशन सुनिश्चित करता है
• मुख्य इकाई में बाहरी तार मार्ग की सुविधा है; Ø17 मिमी के तार गाइड छेद
• सुरक्षा गार्ड: अक्षीय स्लाइडिंग दरवाजा संरचना; वायवीय खोलने/बंद करने; अंतर्निहित ध्वनि-अवशोषित पैनल; सुरक्षा इंटरलॉक शामिल है (जब दरवाजा खोला जाता है तो मशीन बंद हो जाती है)
• तार इकट्ठा करने वाली प्लेटः 6 छेद वाली वितरण प्लेट और एक पूर्व-रूपण उपकरण से युक्त संयोजन

विद्युत नियंत्रण प्रणाली

• बिजली की आपूर्तिः तीन चरण, पांच तार प्रणाली; 380V (± 10%), 50Hz।
• मशीन एक वितरित मोटर ड्राइव प्रणाली का उपयोग करती है (सर्वो-नियंत्रित परिवर्तनीय आवृत्ति वाले मोटर्स को नियोजित करती है) । प्रत्येक एसी सर्वो मोटर को एक परिवर्तनीय आवृत्ति ड्राइव (वीएफडी) द्वारा विनियमित किया जाता है।समग्र प्रणाली नियंत्रण एक टचस्क्रीन इंटरफ़ेस के साथ संयुक्त एक पीएलसी द्वारा प्रबंधित किया जाता हैमुख्य इकाई ध्वनि अलार्म के बाद एक समय देरी के बाद शुरू होता है।
• मशीन निम्नलिखित सुरक्षा सुविधाओं से सुसज्जित है:
• वीएफडी दोष अलार्म।
• अधिभार संरक्षण के लिए अप-अप/ट्रैवर्स तंत्र और बिजली की आपूर्ति सुरक्षा
• कम हवा के दबाव की सुरक्षा।
• तार टूटने की सुरक्षा।
• स्मार्ट ऊर्जा मीटर से लैस।
• डेटा अधिग्रहण के लिए आरक्षित ईथरनेट इंटरफ़ेस।
• आपूर्तिकर्ता मशीन शरीर और विद्युत नियंत्रण कैबिनेट के भीतर सभी आंतरिक वायरिंग और केबलिंग के लिए जिम्मेदार है।ग्राहक मशीन इकाइयों के बीच सभी वायरिंग और केबलिंग के लिए जिम्मेदार है, मशीन और विद्युत नियंत्रण कैबिनेट के बीच और विद्युत नियंत्रण कैबिनेट के बीच।
