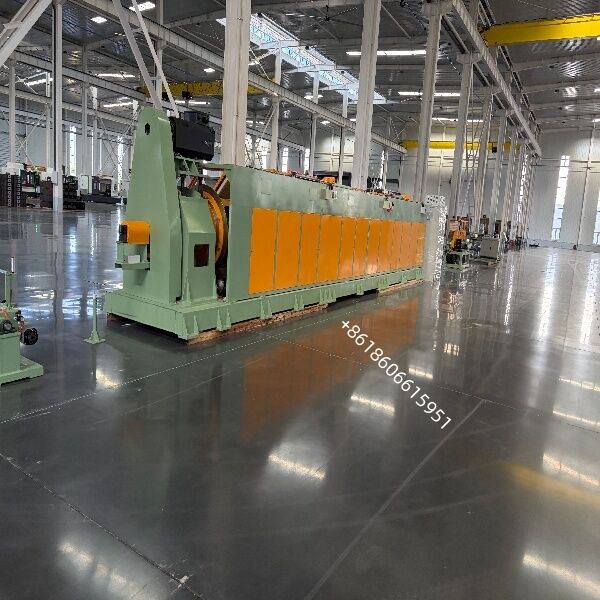

ट्यूबुलर स्ट्रैंडिंग मशीन प्रीस्ट्रेस्ड स्टील स्ट्रैंड स्ट्रैंडिंग मशीन 630/1+6

उत्पाद का विवरण

उत्पत्ति के प्लेस: चीन

ब्रांड नाम: Beyde

प्रमाणन: CE

मॉडल संख्या: 630/1+6

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा: 1 सेट

पैकेजिंग विवरण: सुरक्षा कंटेनर पैकिंग

प्रसव के समय: 90 दिन

भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी

आपूर्ति की क्षमता: 200 सेट/वर्ष

सबसे अच्छी कीमत पाएं
उत्पाद का विवरण
प्रमुखता देना:

स्टील स्ट्रैंड के लिए ट्यूबुलर स्ट्रैंडिंग मशीन

,

630/1+6 स्ट्रैंडिंग मशीन

,

प्रीस्ट्रेस्ड स्टील स्ट्रैंड मशीन

प्रयोग:
स्थानीय अंतरपणन
नाम:
ट्यूबलर स्ट्रैंडिंग मशीन
आवेदन:
स्टील, एसीएसआर और एएएसी, अल तार
तार सामग्री:
स्टील, तांबा
सबसे छोटा टेक-अप बोबिन:
पीएन800
मशीन की केंद्रीय ऊंचाई:
700 मिमी
सेंट्रल पे-ऑफ बॉबिन:
पीएन400-पीएन630
शक्ति:
220/380
टेक-अप बोबिन आकार:
पीएनडी800-पीएनडी1600
पीएलसी:
एसआईई/मेन्स
न्यूनतम नंगे तार का व्यास:
प्लास्टिक इलेक्ट्रोप्लेटिंग के साथ उच्च गुणवत्ता वाले घरेलू और ऑटोमोटिव पार्ट्स का उत्पादन
अधिकतम नंगे तार व्यास:
5 मिमी
गारंटी:
12 महीने
प्रयोग:
स्थानीय अंतरपणन
नाम:
ट्यूबलर स्ट्रैंडिंग मशीन
आवेदन:
स्टील, एसीएसआर और एएएसी, अल तार
तार सामग्री:
स्टील, तांबा
सबसे छोटा टेक-अप बोबिन:
पीएन800
मशीन की केंद्रीय ऊंचाई:
700 मिमी
सेंट्रल पे-ऑफ बॉबिन:
पीएन400-पीएन630
शक्ति:
220/380
टेक-अप बोबिन आकार:
पीएनडी800-पीएनडी1600
पीएलसी:
एसआईई/मेन्स
न्यूनतम नंगे तार का व्यास:
प्लास्टिक इलेक्ट्रोप्लेटिंग के साथ उच्च गुणवत्ता वाले घरेलू और ऑटोमोटिव पार्ट्स का उत्पादन
अधिकतम नंगे तार व्यास:
5 मिमी
गारंटी:
12 महीने
उत्पाद का वर्णन

ट्यूबलर स्ट्रैंडिंग मशीन प्रीटेन्स्ड स्टील स्ट्रैंड स्ट्रैंडिंग मशीन 630/1+6



1×7 प्रीटेन्स्ड कंक्रीट स्टील स्ट्रैंड (पीसी स्ट्रैंड) और 1+6 गैल्वनाइज्ड/स्टेनलेस स्टील तार रस्सियों के उत्पादन के लिए हाई स्पीड ट्यूबलर स्ट्रैंडर।एक केंद्रीय तार के चारों ओर घुमावदार बिना मोड़, और 1200 आरपीएम तक के पिंजरे की गति पर ज्यामितीय रूप से स्थिर, तनाव मुक्त स्ट्रैंड के रूप में बाहर निकलें।



उत्पाद का अवलोकन

ट्यूबलर स्ट्रैंडर · मॉडल TG-630/1+6 · 1×7 प्रीट्रेसड कंक्रीट स्टील स्ट्रैंड और 1+6 तार रस्सी के लिए

ट्यूबलर स्ट्रैंडिंग मशीन 630/1+6 एक उच्च गति, मोड़ मुक्त स्ट्रैंडिंग प्रणाली है जो ASTM A416 / A779, EN 10138 के अनुसार प्रीट्रेसड कंक्रीट (PC) स्टील स्ट्रैंड के निर्माताओं के लिए डिज़ाइन की गई है,GB/T 5224 और ISO 6934-3यह एक स्थिर केंद्रीय तार के चारों ओर छह बाहरी तारों को लगाता है (630 मिमी के रोबिन पर घुमाया जाता है जो घूर्णन ट्यूब के अंदर ले जाया जाता है) ।स्टैंडर्ड 1×7 स्ट्रैंड स्ट्रक्चर का उत्पादन किया जाता है जिसका उपयोग पोस्टटेंशन और प्रीटेंशन कंक्रीट निर्माण में किया जाता है.

चूंकि पे-ऑफ रीलें ट्यूब के साथ घूमती हैं, न कि विपरीत घूमती हैं, इसलिए मशीन व्यक्तिगत तारों को शून्य रिवर्स मोड़ देती है।निरंतर व्यास, कम ढील और कंक्रीट के साथ उत्कृष्ट बंधन प्रदर्शन, तीन गुण जो यह निर्धारित करते हैं कि क्या एक स्ट्रैंड तन्यता और तनाव-थकान परीक्षण को पारित करता है।

एकल तार व्यास Ø 1.0 मिमी- Ø 5.0 मिमी ST के लिए
अधिकतम स्ट्रैंडिंग व्यास Ø अधिकतम 17 मिमी
स्ट्रांगिंग पिच रेंज 30 -500 मिमी (स्टेपलेस समायोज्य)
पिंजरे की अधिकतम घूर्णन गति 550r/min ((वास्तविक उत्पादन गति)
रैखिक वेग सीमा 20-120 मीटर/मिनट
कैप्स्टन पहिया व्यास Ø 1200+ Ø 1200 मिमी
पिंजरे में पे-ऑफ स्लिबिन का आकार PND630
लोड करने के लिए पंप का आकार PN800-PN1600
केंद्र पे-ऑफ कुंडल का आकार PND630
मुख्य मोटर शक्ति 55 किलोवाट
कैपस्टान मोटर शक्ति 30 किलोवाट
उपभोग मोटर शक्ति 5.5KW



ट्यूबुलर स्ट्रैंडिंग मशीन प्रीस्ट्रेस्ड स्टील स्ट्रैंड स्ट्रैंडिंग मशीन 630/1+6ट्यूबुलर स्ट्रैंडिंग मशीन प्रीस्ट्रेस्ड स्टील स्ट्रैंड स्ट्रैंडिंग मशीन 630/1+6ट्यूबुलर स्ट्रैंडिंग मशीन प्रीस्ट्रेस्ड स्टील स्ट्रैंड स्ट्रैंडिंग मशीन 630/1+6





असर का ब्रांड एचआरबी
निम्न वोल्टेज उपकरण का ब्रांड श्नाइडर
वायवीय घटक का ब्रांड एअरटाक
मुख्य ड्राइव मोटर का ब्रांड (चीनी शीर्ष)
टेक-अप मोटर का ब्रांड (चीनी शीर्ष)
पीएलसी SIE/MENS
टच स्क्रीन SIE/MENS
बोल्ट ग्रेड ≥8.8 वर्ग



गुणवत्ता आश्वासन और बिक्री के बाद
फैक्ट्री स्वीकृति परीक्षण (FAT)
1200 आरपीएम पर नो लोड रन ≥ 2 घंटे, कंपन ≤ 2.8 मिमी/सेकंड
100 मीटर पर लेप पिच की सटीकता ≤ ± 1%
8 घंटों में तनाव स्थिरता ≤ ± 5%
स्ट्रैंड व्यास ±0.15 मिमी के भीतर, कोई अंडाकार नहीं > 3%
आईएसओ 13849-1, श्रेणी 3 के अनुसार सुरक्षा सर्किट परीक्षण
प्रलेखन और सहायता
जीए ड्राइंग, पी एंड आईडी, इलेक्ट्रिकल स्कीमा, टर्मिनल सूची
संचालन और रखरखाव पुस्तिका (एन / सीएन / आरयू / ईएस)
OEM कोड के साथ भागों की सूची, उपकरण सूची, सीई घोषणा
साइट पर स्थापना, कमीशन और ऑपरेटर प्रशिक्षण
12 महीने की वारंटी, स्टॉक से 72 घंटे के लिए स्पेयर पार्ट डिस्पैच
वीपीएन/टीम व्यूअर के माध्यम से दूरस्थ निदान
