घर > उत्पादों > ट्यूबलर स्ट्रैंडिंग मशीन > पीसी स्टील स्ट्रैंडिंग मशीन 630/1+6 उच्च-शक्ति कार्बन स्टील

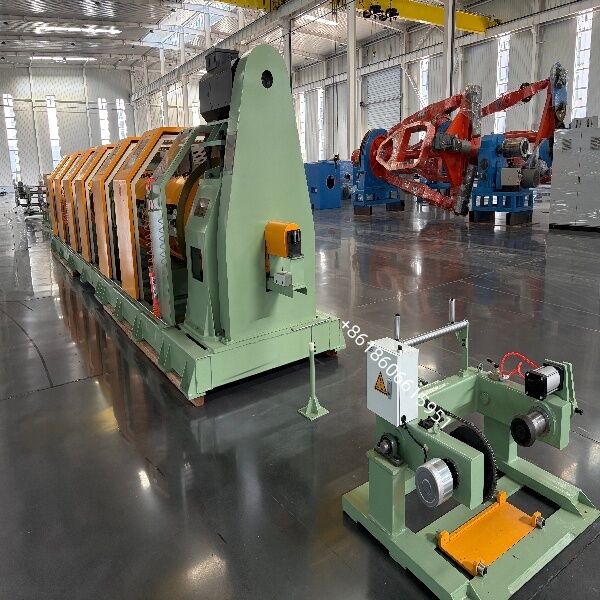

पीसी स्टील स्ट्रैंडिंग मशीन 630/1+6 उच्च-शक्ति कार्बन स्टील

उत्पाद का विवरण

उत्पत्ति के प्लेस: चीन

ब्रांड नाम: Beyde

प्रमाणन: CE

मॉडल संख्या: 630/1+6

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा: 1 सेट

पैकेजिंग विवरण: सुरक्षा कंटेनर पैकिंग

प्रसव के समय: 90 दिन

भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी

आपूर्ति की क्षमता: 200 सेट/वर्ष

सबसे अच्छी कीमत पाएं
उत्पाद का विवरण
प्रमुखता देना:

पीसी स्टील स्ट्रैंडिंग मशीन 630/1+6

,

उच्च-शक्ति कार्बन स्टील स्ट्रैंडिंग मशीन

,

ट्यूबलर स्ट्रैंडिंग मशीन वारंटी के साथ

प्रयोग:
स्थानीय अंतरपणन
नाम:
ट्यूबलर स्ट्रैंडिंग मशीन
आवेदन:
स्टील, एसीएसआर और एएएसी, अल तार
तार सामग्री:
स्टील, तांबा
सबसे छोटा टेक-अप बोबिन:
पीएन800
मशीन की केंद्रीय ऊंचाई:
700 मिमी
सेंट्रल पे-ऑफ बॉबिन:
पीएन400-पीएन630
शक्ति:
220/380
टेक-अप बोबिन आकार:
पीएनडी800-पीएनडी1600
पीएलसी:
एसआईई/मेन्स
न्यूनतम नंगे तार का व्यास:
प्लास्टिक इलेक्ट्रोप्लेटिंग के साथ उच्च गुणवत्ता वाले घरेलू और ऑटोमोटिव पार्ट्स का उत्पादन
अधिकतम नंगे तार व्यास:
5 मिमी
गारंटी:
12 महीने
प्रयोग:
स्थानीय अंतरपणन
नाम:
ट्यूबलर स्ट्रैंडिंग मशीन
आवेदन:
स्टील, एसीएसआर और एएएसी, अल तार
तार सामग्री:
स्टील, तांबा
सबसे छोटा टेक-अप बोबिन:
पीएन800
मशीन की केंद्रीय ऊंचाई:
700 मिमी
सेंट्रल पे-ऑफ बॉबिन:
पीएन400-पीएन630
शक्ति:
220/380
टेक-अप बोबिन आकार:
पीएनडी800-पीएनडी1600
पीएलसी:
एसआईई/मेन्स
न्यूनतम नंगे तार का व्यास:
प्लास्टिक इलेक्ट्रोप्लेटिंग के साथ उच्च गुणवत्ता वाले घरेलू और ऑटोमोटिव पार्ट्स का उत्पादन
अधिकतम नंगे तार व्यास:
5 मिमी
गारंटी:
12 महीने
उत्पाद का वर्णन

पीसी स्टील स्ट्रैंडिंग मशीन 630/1+6 उच्च-शक्ति कार्बन स्टील



1×7 प्रीस्ट्रेस्ड कंक्रीट स्टील स्ट्रैंड (पीसी स्ट्रैंड) और 1+6 गैल्वेनाइज्ड / स्टेनलेस स्टील वायर रोप के उत्पादन के लिए हाई-स्पीड ट्यूबलर स्ट्रैंडर। छह तार घूमती हुई ट्यूब के अंदर से निकलते हैं, बिना मरोड़ के एक केंद्रीय तार के चारों ओर मुड़ते हैं, और 1200 आरपीएम तक केज स्पीड पर ज्यामितीय रूप से स्थिर, तनाव-मुक्त स्ट्रैंड के रूप में निकलते हैं।



उत्पाद अवलोकन

ट्यूबलर स्ट्रैंडर · मॉडल TG-630/1+6 · 1×7 प्रीस्ट्रेस्ड कंक्रीट स्टील स्ट्रैंड और 1+6 वायर रोप के लिए

ट्यूबलर स्ट्रैंडिंग मशीन 630/1+6 एक हाई-स्पीड, टॉरशन-फ्री स्ट्रैंडिंग सिस्टम है जिसे ASTM A416 / A779, EN 10138, GB/T 5224 और ISO 6934-3 के अनुसार प्रीस्ट्रेस्ड कंक्रीट (पीसी) स्टील स्ट्रैंड के निर्माताओं के लिए डिज़ाइन किया गया है। यह एक स्थिर केंद्रीय तार के चारों ओर छह बाहरी तार (घूमती हुई ट्यूब के अंदर ले जाए जाने वाले 630 मिमी बॉबिन पर घाव) बिछाता है, जिससे पोस्ट-टेंशनड और प्री-टेंशनड कंक्रीट निर्माण में उपयोग की जाने वाली मानक 1×7 स्ट्रैंड संरचना का उत्पादन होता है।

चूंकि पे-ऑफ रील काउंटर-रोटेटिंग के बजाय ट्यूब के साथ घूमते हैं, मशीन व्यक्तिगत तारों को शून्य रिवर्स ट्विस्ट प्रदान करती है। इसका परिणाम एक समान ले पिच, सुसंगत व्यास, कम रिलैक्सेशन और कंक्रीट के साथ उत्कृष्ट बॉन्ड प्रदर्शन वाला स्ट्रैंड होता है — ये तीन गुण निर्धारित करते हैं कि स्ट्रैंड तन्यता और तनाव-रिलैक्सेशन परीक्षण पास करता है या नहीं।

एकल तार व्यास ST के लिए Ø 1.0mm- Ø 5.0mm
अधिकतम स्ट्रैंडिंग व्यास Ø 17mm अधिकतम
स्ट्रैंडिंग पिच रेंज 30 -500mm (स्टेपलेस एडजस्टेबल)
केज अधिकतम रोटेशन स्पीड 550r/min (वास्तविक उत्पादन गति)
लीनियर स्पीड रेंज 20-120m/min
कैपस्टन व्हील व्यास Ø 1200+ Ø 1200mm
केज में पे-ऑफ बॉबिन का आकार PND630
टेक-अप बॉबिन का आकार PN800-PN1600
सेंटर पे-ऑफ बॉबिन का आकार PND630
मुख्य मोटर पावर 55KW
कैपस्टन मोटर पावर 30KW
टेक-अप मोटर पावर 5.5KW



पीसी स्टील स्ट्रैंडिंग मशीन 630/1+6 उच्च-शक्ति कार्बन स्टीलपीसी स्टील स्ट्रैंडिंग मशीन 630/1+6 उच्च-शक्ति कार्बन स्टीलपीसी स्टील स्ट्रैंडिंग मशीन 630/1+6 उच्च-शक्ति कार्बन स्टील

पीसी स्टील स्ट्रैंडिंग मशीन 630/1+6 उच्च-शक्ति कार्बन स्टील





बेयरिंग ब्रांड HRB
लो वोल्टेज उपकरण ब्रांड SCHNEIDER
न्यूमेटिक कंपोनेंट का ब्रांड AIRTAC
मुख्य ड्राइव मोटर का ब्रांड (CHINESE TOP)
टेक-अप मोटर ब्रांड (CHINESE TOP)
PLC SIE/MENS
टच स्क्रीन SIE/MENS
बोल्ट ग्रेड ≥8.8 क्लास



गुणवत्ता आश्वासन और बिक्री के बाद
फैक्टरी एक्सेप्टेंस टेस्ट (FAT)
नो-लोड रन ≥ 2 घंटे 1200 आरपीएम पर, कंपन ≤ 2.8 मिमी/सेकंड
ले पिच सटीकता ≤ ±1% 100 मीटर से अधिक
तनाव स्थिरता ≤ ±5% 8 घंटे से अधिक
स्ट्रैंड व्यास ±0.15 मिमी के भीतर, कोई ओवलिटी > 3% नहीं
ISO 13849-1, कैट. 3 के अनुसार सुरक्षा सर्किट परीक्षण
दस्तावेज़ीकरण और समर्थन
GA ड्राइंग, P&ID, इलेक्ट्रिकल स्कीमैटिक, टर्मिनल लिस्ट
ऑपरेशन और रखरखाव मैनुअल (EN / CN / RU / ES)
OEM कोड के साथ पार्ट्स लिस्ट, टूलिंग लिस्ट, CE घोषणा
ऑन-साइट इंस्टॉलेशन, कमीशनिंग और ऑपरेटर प्रशिक्षण
12 महीने की वारंटी, स्टॉक से 72 घंटे के स्पेयर-पार्ट डिस्पैच
VPN / TeamViewer के माध्यम से रिमोट डायग्नोस्टिक्स



ऑपरेशन दिशा:

दाएं हाथ की मशीन, यानी, डिवाइस ऑपरेशन का सामना करते हुए, बाएं पे-ऑफ, और दाएं टेक-अप



रंग:

उपकरण मुख्य बॉडी: RAL 6021 पेल ग्रीन (झुर्रीदार फिनिश)
घूमने वाले हिस्से: RAL 1037 सन येलो
गार्ड मुख्य बॉडी: RAL 6021 पेल ग्रीन (झुर्रीदार फिनिश)
स्लाइडिंग डोर पैनल: RAL 1037 सन येलो
गार्ड इंटीरियर: RAL 1013 ऑयस्टर व्हाइट
कंट्रोल हाउसिंग: RAL 7032 पेबल ग्रे
