उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Beyde
प्रमाणन: CE
मॉडल संख्या: 630/1+6
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट
पैकेजिंग विवरण: सुरक्षा कंटेनर पैकिंग
प्रसव के समय: 90 दिन
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी
आपूर्ति की क्षमता: 200 सेट/वर्ष
प्रयोग: |
स्थानीय अंतरपणन |
नाम: |
ट्यूबलर स्ट्रैंडिंग मशीन |
आवेदन: |
स्टील, एसीएसआर और एएएसी, अल तार |
तार सामग्री: |
स्टील, तांबा |
सबसे छोटा टेक-अप बोबिन: |
पीएन800 |
मशीन की केंद्रीय ऊंचाई: |
700 मिमी |
सेंट्रल पे-ऑफ बॉबिन: |
पीएन400-पीएन630 |
शक्ति: |
220/380 |
टेक-अप बोबिन आकार: |
पीएनडी800-पीएनडी1600 |
पीएलसी: |
एसआईई/मेन्स |
न्यूनतम नंगे तार का व्यास: |
प्लास्टिक इलेक्ट्रोप्लेटिंग के साथ उच्च गुणवत्ता वाले घरेलू और ऑटोमोटिव पार्ट्स का उत्पादन |
अधिकतम नंगे तार व्यास: |
5 मिमी |
गारंटी: |
12 महीने |
प्रयोग: |
स्थानीय अंतरपणन |
नाम: |
ट्यूबलर स्ट्रैंडिंग मशीन |
आवेदन: |
स्टील, एसीएसआर और एएएसी, अल तार |
तार सामग्री: |
स्टील, तांबा |
सबसे छोटा टेक-अप बोबिन: |
पीएन800 |
मशीन की केंद्रीय ऊंचाई: |
700 मिमी |
सेंट्रल पे-ऑफ बॉबिन: |
पीएन400-पीएन630 |
शक्ति: |
220/380 |
टेक-अप बोबिन आकार: |
पीएनडी800-पीएनडी1600 |
पीएलसी: |
एसआईई/मेन्स |
न्यूनतम नंगे तार का व्यास: |
प्लास्टिक इलेक्ट्रोप्लेटिंग के साथ उच्च गुणवत्ता वाले घरेलू और ऑटोमोटिव पार्ट्स का उत्पादन |
अधिकतम नंगे तार व्यास: |
5 मिमी |
गारंटी: |
12 महीने |

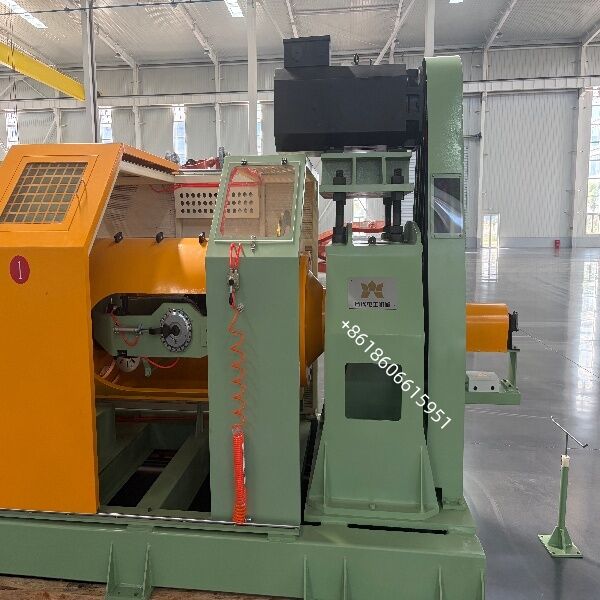

वायर रोप और औद्योगिक स्ट्रैंड मशीन 1+6 गैल्वेनाइज्ड स्टील वायर रोप स्ट्रैंडिंग मशीन
1×7 प्रीस्ट्रेस्ड कंक्रीट स्टील स्ट्रैंड (पीसी स्ट्रैंड) और 1+6 गैल्वेनाइज्ड / स्टेनलेस स्टील वायर रोप के उत्पादन के लिए हाई-स्पीड ट्यूबलर स्ट्रैंडर। छह तार घूमती हुई ट्यूब के अंदर से निकलते हैं, एक केंद्रीय तार के चारों ओर बिना मरोड़ के मुड़ते हैं, और 1200 आरपीएम तक के केज स्पीड पर ज्यामितीय रूप से स्थिर, तनाव-मुक्त स्ट्रैंड के रूप में बाहर निकलते हैं।
उत्पाद अवलोकन
ट्यूबलर स्ट्रैंडर · मॉडल TG-630/1+6 · 1×7 प्रीस्ट्रेस्ड कंक्रीट स्टील स्ट्रैंड और 1+6 वायर रोप के लिए
ट्यूबलर स्ट्रैंडिंग मशीन 630/1+6 प्रीस्ट्रेस्ड कंक्रीट (पीसी) स्टील स्ट्रैंड के निर्माताओं के लिए एक हाई-स्पीड, टॉर्सियन-फ्री स्ट्रैंडिंग सिस्टम है जो ASTM A416 / A779, EN 10138, GB/T 5224 और ISO 6934-3 के अनुसार है। यह घूमती हुई ट्यूब के अंदर ले जाए जाने वाले 630 मिमी बॉबिन पर छह बाहरी तारों को एक स्थिर केंद्रीय तार के चारों ओर बिछाता है, जिससे पोस्ट-टेंशनड और प्री-टेंशनड कंक्रीट निर्माण में उपयोग होने वाला मानक 1×7 स्ट्रैंड संरचना बनता है।
चूंकि पे-ऑफ रील ट्यूब के साथ घूमते हैं न कि विपरीत दिशा में, मशीन व्यक्तिगत तारों में शून्य रिवर्स ट्विस्ट डालती है। इसका परिणाम एक स्ट्रैंड होता है जिसमें समान ले पिच, सुसंगत व्यास, कम रिलैक्सेशन और कंक्रीट के साथ उत्कृष्ट बॉन्ड प्रदर्शन होता है - ये तीन गुण निर्धारित करते हैं कि स्ट्रैंड तन्यता और तनाव-रिलैक्सेशन परीक्षण पास करता है या नहीं।
| एकल तार व्यास | ST के लिए Ø 1.0mm- Ø 5.0mm |
| अधिकतम स्ट्रैंडिंग व्यास | Ø 17mm अधिकतम |
| स्ट्रैंडिंग पिच रेंज | 30 -500mm (स्टेपलेस एडजस्टेबल) |
| केज अधिकतम रोटेशन स्पीड | 550r/min (वास्तविक उत्पादन गति) |
| लीनियर स्पीड रेंज | 20-120m/min |
| कैपस्टन व्हील व्यास | Ø 1200+ Ø 1200mm |
| केज में पे-ऑफ बॉबिन का आकार | PND630 |
| टेक-अप बॉबिन का आकार | PN800-PN1600 |
| सेंटर पे-ऑफ बॉबिन का आकार | PND630 |
| मुख्य मोटर पावर | 55KW |
| कैपस्टन मोटर पावर | 30KW |
| टेक-अप मोटर पावर | 5.5KW |
वास्तविक ट्यूबलर, टॉर्सियन-फ्री किनेमेटिक्स
छह 630 मिमी बॉबिन एक डायनामिक रूप से संतुलित स्टील ट्यूब के अंदर रखे गए हैं। तार बिना रिवर्स किए निकलते हैं, इसलिए कोई अवशिष्ट मरोड़ नहीं, तैयार स्ट्रैंड में कोई "स्प्रिंग" नहीं, तार को कोई नुकसान नहीं।
हार्डन्ड और ग्राउंड गियरिंग
ले पिच चयन के लिए चेंज-गियर सेट, साथ ही अनुरोध पर स्टेपलेस वेरिएंट। पिच सटीकता ≤ ±1%, रिपीटेबल रील-टू-रील और बैच-टू-बैच।
व्यक्तिगत तार टेंशनिंग
मैग्नेटिक-पाउडर या सर्वो-नियंत्रित पे-ऑफ टेंशन, प्रति तार 5-60 N, 8 घंटे से अधिक समय तक ड्रिफ्ट ≤ ±5%। ढीले बाहरी तारों और व्यास में उतार-चढ़ाव को समाप्त करता है।
पूर्ण-लंबाई सुरक्षा ट्यूब
घूमती हुई ट्यूब एक स्थिर स्टील गार्ड से घिरी हुई है जिसमें इंटरलॉकिंग एक्सेस दरवाजे, जीरो-स्पीड डोर रिलीज और डुअल-चैनल इमरजेंसी स्टॉप (ISO 13849-1, कैट. 3) हैं।
हाई-स्पीड क्षमता
केज स्पीड 1200 आरपीएम तक (उत्पाद और संतुलन पर निर्भर)। डबल-बेयरिंग सपोर्ट, ISO 21940 G6.3 डायनामिक बैलेंसिंग, पूर्ण गति पर कंपन ≤ 2.8 mm/s।
पीएलसी + एचएमआई नियंत्रण
रियल-टाइम आरपीएम, ले पिच, लाइन स्पीड, मीटर काउंट, टेंशन और अलार्म डिस्प्ले। 50 उत्पाद रेसिपी, ईथरनेट/मोडबस टीसीपी, एमईएस लिंकेज के लिए ओपीसी-यूए वैकल्पिक।
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
| बेयरिंग ब्रांड | HRB |
| लो वोल्टेज उपकरण ब्रांड | SCHNEIDER |
| न्यूमेटिक घटक का ब्रांड | AIRTAC |
| मुख्य ड्राइव मोटर का ब्रांड | (चाइनीज टॉप) |
| टेक-अप मोटर ब्रांड | (चाइनीज टॉप) |
| पीएलसी | SIE/MENS |
| टच स्क्रीन | SIE/MENS |
| बोल्ट ग्रेड | ≥8.8 क्लास |
गुणवत्ता आश्वासन और बिक्री के बाद
फैक्ट्री एक्सेप्टेंस टेस्ट (FAT)
नो-लोड रन ≥ 2 घंटे 1200 आरपीएम पर, कंपन ≤ 2.8 mm/s
100 मीटर से अधिक ले पिच सटीकता ≤ ±1%
8 घंटे से अधिक टेंशन स्थिरता ≤ ±5%
स्ट्रैंड व्यास ±0.15 mm के भीतर, कोई ओवलिटी > 3% नहीं
ISO 13849-1, कैट. 3 के अनुसार सुरक्षा सर्किट परीक्षण
दस्तावेज़ीकरण और समर्थन
जीए ड्राइंग, पी एंड आईडी, इलेक्ट्रिकल स्कीमैटिक, टर्मिनल लिस्ट
ऑपरेशन और रखरखाव मैनुअल (EN / CN / RU / ES)
ओईएम कोड के साथ पार्ट्स लिस्ट, टूलिंग लिस्ट, सीई डिक्लेरेशन
ऑन-साइट इंस्टॉलेशन, कमीशनिंग और ऑपरेटर प्रशिक्षण
12 महीने की वारंटी, स्टॉक से 72 घंटे के स्पेयर-पार्ट डिस्पैच
वीपीएन / टीमव्यूअर के माध्यम से रिमोट डायग्नोस्टिक्स
ऑपरेशन दिशा:
दाहिने हाथ की मशीन, यानी, उपकरण संचालन का सामना करते हुए, बाईं ओर पे-ऑफ, और दाईं ओर टेक-अप
रंग:
उपकरण मुख्य बॉडी: RAL 6021 पेल ग्रीन (झुर्रीदार फिनिश)
घूमने वाले हिस्से: RAL 1037 सन येलो
गार्ड मुख्य बॉडी: RAL 6021 पेल ग्रीन (झुर्रीदार फिनिश)
स्लाइडिंग डोर पैनल: RAL 1037 सन येलो
गार्ड इंटीरियर: RAL 1013 ऑयस्टर व्हाइट
कंट्रोल हाउसिंग: RAL 7032 पेबल ग्रे
